"입면도 작성 시 가구 표현에 대해 혼란스러울 수 있는데, 핵심은 '도면의 목적'과 '시험 시간 배분'입니다.
첫째, 붙박이 가구와 이동식 가구의 구별입니다. 붙박이 가구는 공간의 골조와 결합되어 해당 입면의 형태를 결정짓는 핵심 요소이므로 반드시 상세히 표현해야 합니다. 반면, 이동식 가구는 필요에 따라 위치가 바뀔 수 있어 입면도에서는 복잡성을 줄이기 위해 생략하거나 간략(점선…)하게만 나타내어 전체적인 공간감과 마감재의 조화가 잘 드러나도록 하는 것이 좋습니다.
둘째, 시험장 환경에서의 전략입니다. 모든 입면마다 가구를 세밀하게 그리는 것은 시간 내에 불가능할뿐더러 오히려 도면의 가독성을 떨어뜨릴 수 있습니다. 입면 방향 표시(기호)에 맞추어 해당 벽면의 마감재 구성과 높이, 그리고 주요 붙박이 시설의 형태를 정확하게 전달하는 것이 훨씬 중요합니다.
댓글
"입면도 작성 시 가구 표현에 대해 혼란스러울 수 있는데, 핵심은 '도면의 목적'과 '시험 시간 배분'입니다.
첫째, 붙박이 가구와 이동식 가구의 구별입니다. 붙박이 가구는 공간의 골조와 결합되어 해당 입면의 형태를 결정짓는 핵심 요소이므로 반드시 상세히 표현해야 합니다. 반면, 이동식 가구는 필요에 따라 위치가 바뀔 수 있어 입면도에서는 복잡성을 줄이기 위해 생략하거나 간략(점선…)하게만 나타내어 전체적인 공간감과 마감재의 조화가 잘 드러나도록 하는 것이 좋습니다.
둘째, 시험장 환경에서의 전략입니다. 모든 입면마다 가구를 세밀하게 그리는 것은 시간 내에 불가능할뿐더러 오히려 도면의 가독성을 떨어뜨릴 수 있습니다. 입면 방향 표시(기호)에 맞추어 해당 벽면의 마감재 구성과 높이, 그리고 주요 붙박이 시설의 형태를 정확하게 전달하는 것이 훨씬 중요합니다.

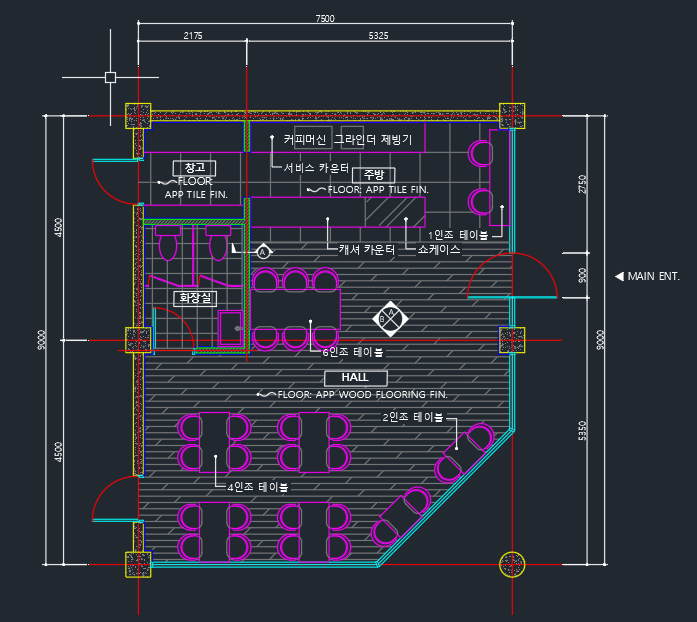

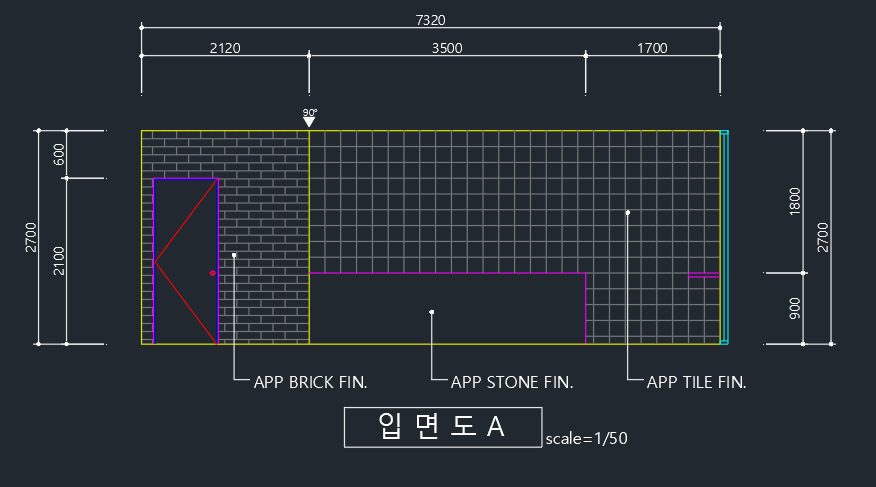

제가 그린 입면에 쇼케이스를 그리는 것이 맞습니다.^^*
