"도면을 꼼꼼하게 작성해 주었네요. 실무적인 관점에서 도면의 완성도를 높일 수 있는 몇 가지 피드백을 드립니다.

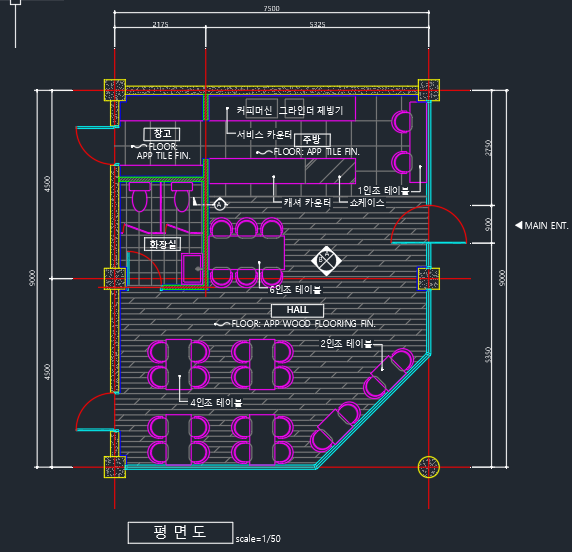

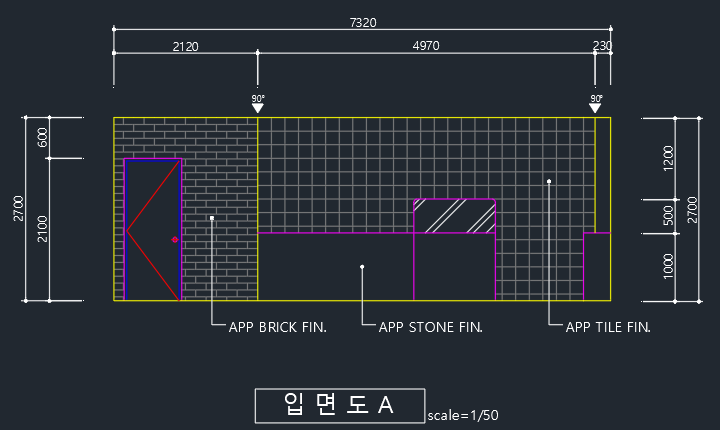

먼저 입면도 A의 쇼케이스 부분입니다. 현재의 해치 표현은 출력 시 다소 진하게 나타나 시각적으로 도면이 답답해 보일 수 있습니다. 해당 해치를 전용 레이어로 변경하여 선 굵기를 조절하면 훨씬 깔끔하게 정리될 것입니다.

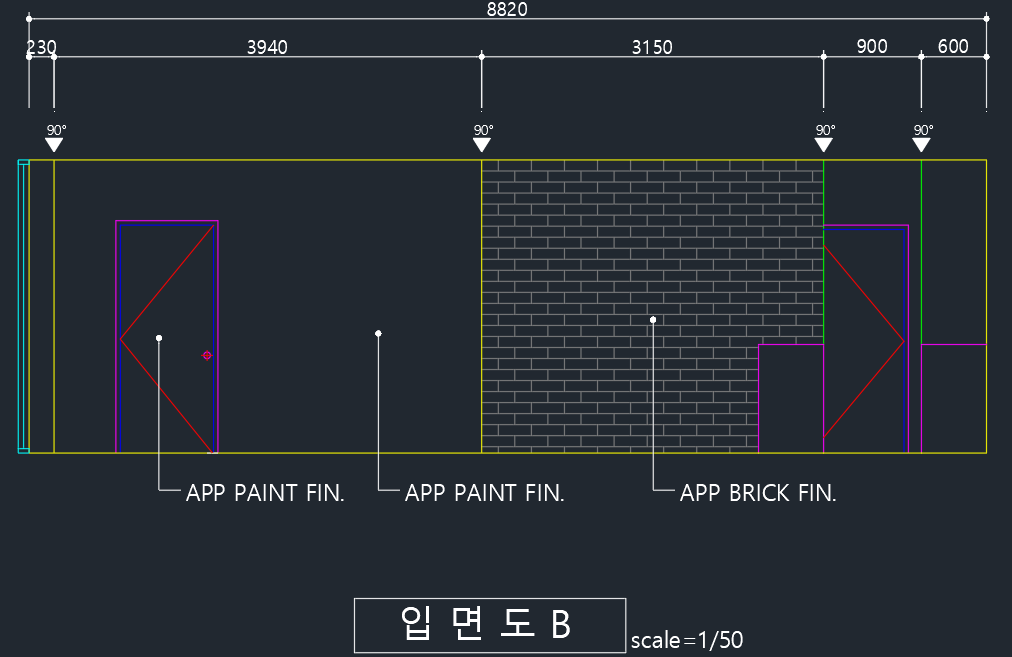

다음으로 입면도 B의 창고 도어 표현입니다. 현재 그려주신 표현도 틀린 것은 아니지만, 도면의 가독성을 고려한다면 게이트에서 일점쇄선으로 X자 표시를 하고 그 앞에 'OPEN'이라고 명기하는 방식이 실무에서는 훨씬 명확하게 읽힙니다. 이 방식을 적용해 보길 권장합니다.
마지막으로 질문한 가구 치수 기입에 대해 답을 드립니다. 입면도에서 모든 가구의 세부 치수를 일일이 기입하는 것은 오히려 도면을 복잡하게 만들어 가독성을 해칩니다. 시험 환경이나 실무 도면 모두, 공간을 구성하는 큰 틀의 치수(천장 높이, 벽체 분할 치수 등)를 우선적으로 정확하게 기입하는 것이 중요합니다. 실무에서 가구의 경우, 전체 높이나 폭과 같은 주요 치수 위주로 기입하고, 상세한 가구 제작 치수는 별도의 '가구 상세도'에서 다루는 것이 올바른 도면 작성 원칙입니다."
댓글
"도면을 꼼꼼하게 작성해 주었네요. 실무적인 관점에서 도면의 완성도를 높일 수 있는 몇 가지 피드백을 드립니다.
먼저 입면도 A의 쇼케이스 부분입니다. 현재의 해치 표현은 출력 시 다소 진하게 나타나 시각적으로 도면이 답답해 보일 수 있습니다. 해당 해치를 전용 레이어로 변경하여 선 굵기를 조절하면 훨씬 깔끔하게 정리될 것입니다.
다음으로 입면도 B의 창고 도어 표현입니다. 현재 그려주신 표현도 틀린 것은 아니지만, 도면의 가독성을 고려한다면 게이트에서 일점쇄선으로 X자 표시를 하고 그 앞에 'OPEN'이라고 명기하는 방식이 실무에서는 훨씬 명확하게 읽힙니다. 이 방식을 적용해 보길 권장합니다.
마지막으로 질문한 가구 치수 기입에 대해 답을 드립니다. 입면도에서 모든 가구의 세부 치수를 일일이 기입하는 것은 오히려 도면을 복잡하게 만들어 가독성을 해칩니다. 시험 환경이나 실무 도면 모두, 공간을 구성하는 큰 틀의 치수(천장 높이, 벽체 분할 치수 등)를 우선적으로 정확하게 기입하는 것이 중요합니다. 실무에서 가구의 경우, 전체 높이나 폭과 같은 주요 치수 위주로 기입하고, 상세한 가구 제작 치수는 별도의 '가구 상세도'에서 다루는 것이 올바른 도면 작성 원칙입니다."
