2012 4월 22일

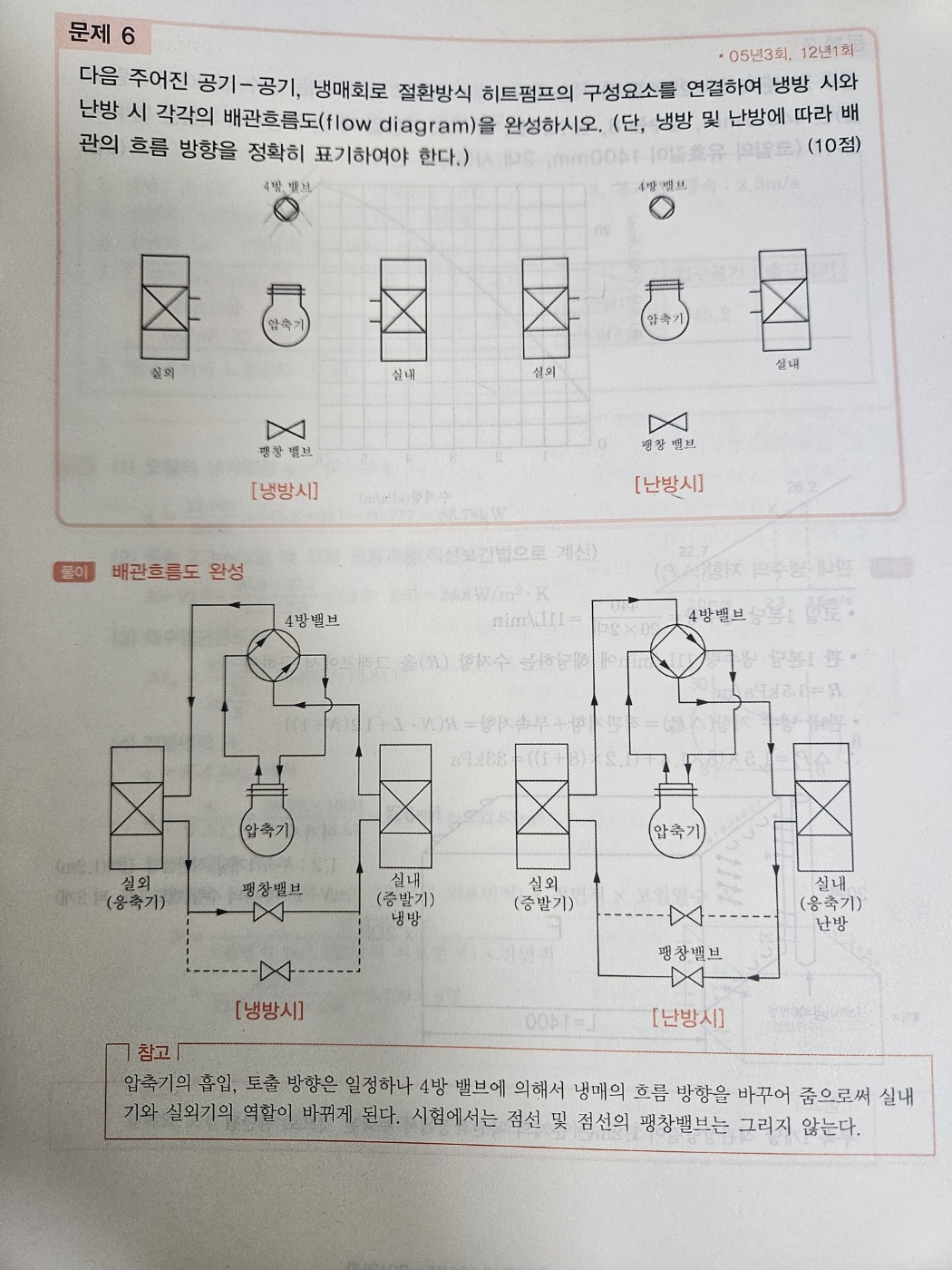

안녕하십니까 교수님 2012년 4월22일 6번 문제에 대해 질문사항이 있습니다.

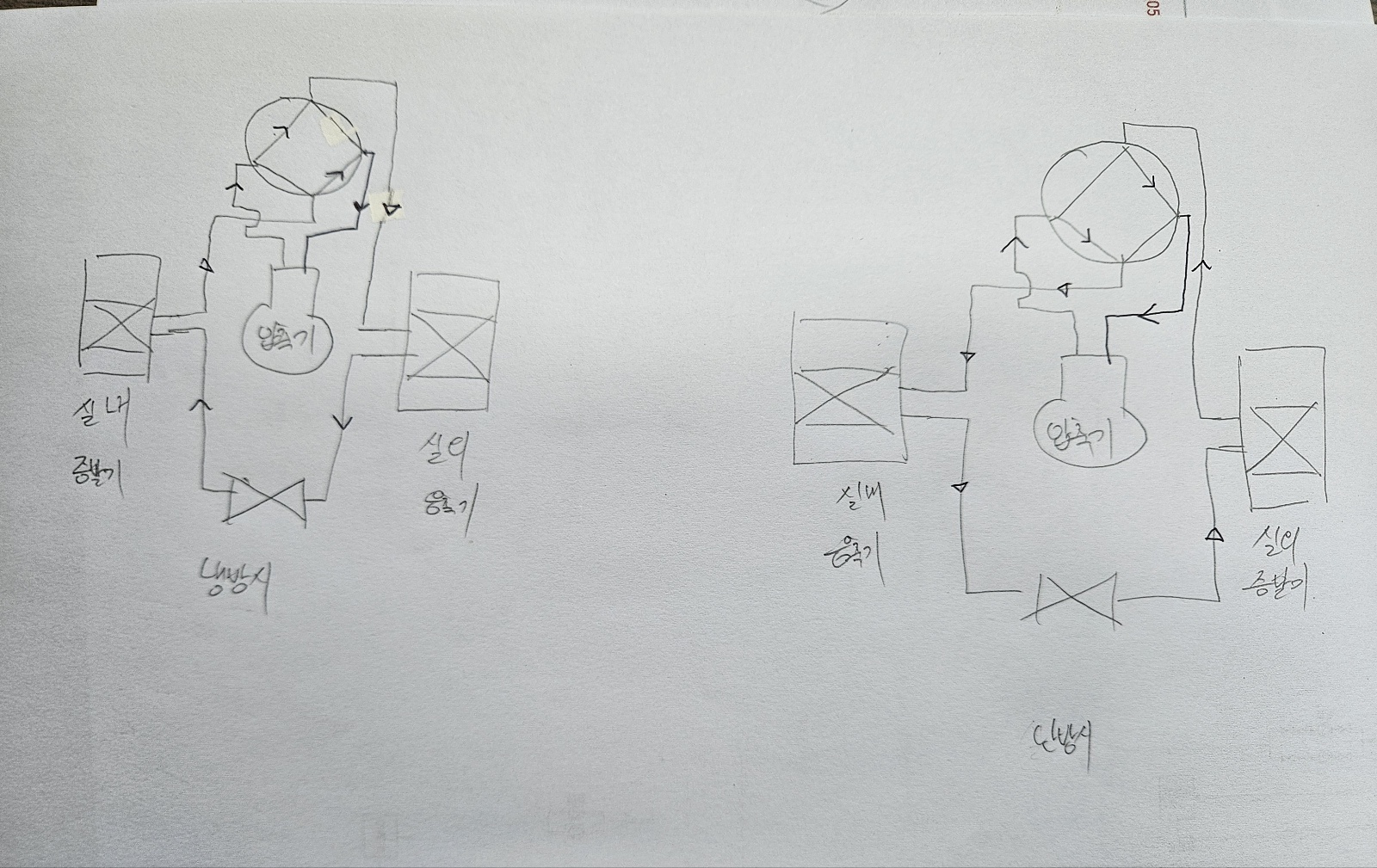

두번째로 올린 제가 그린 그림은 동일한 문제를 실외기 실내기의 위치를 바꿔서 그려본 것입니다.
혹시나 시험에서 실외기 실내기 위치가 반대로 나온다면 제가 그린것과 같이 그린다면 논리적으로 문제가 없을지 궁금합니다.

추가적으로 제가 혼자 이해해본 부분은 실외기가 항상 사방밸브의 동서남북 꼭짓점중 북쪽으로 들어간다는 것과 증발기가 남쪽으로 들어간다는것. 그리고 압축기의 오른쪽 위로 흡입가스가 들어가고 왼쪽 위로 토출가스가 들어간다는 것으로 그렸습니다. 논리적으로 문제 있는 부분이 있을까요?
