2015 -2 2단압축 1단팽창 문제

ehgus1369

2026년 07월 16일 06:25

안녕하십니까 교수님

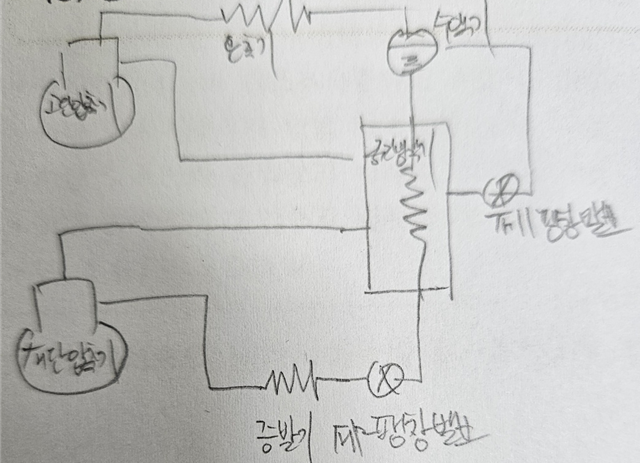

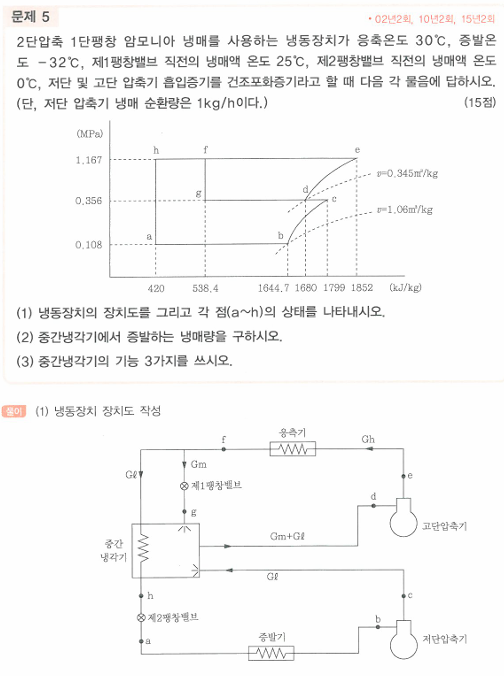

아래 책의 답안과 제가 그린 그림이 동일한게 맞을까요? 다르다면 감점 당할 부분이 있을까요?

0

댓글

댓글 1개

imjaeki
2026년 07월 16일 14:20

교수님

안녕하십니까?
이패스코리아 임재기입니다.
올리신 그림에서 수액기에서 나오는 배관을 1개만 그리는 것이 일반적인 장치도 입니다.
참고 : 실기교재 2권 413p 문제 13번 그림 (21.10.16)
더 질문 있으면 말씀해 주세요.
감사합니다.
임재기
