[20년1회 13번(?)] 5점의 온도가 제가 구한 것과 많이 달라요.
안녕하세요. 교수님.
교재: 2026 이패스 임재기의 공조냉동기계기사 실기2, p. 292~293

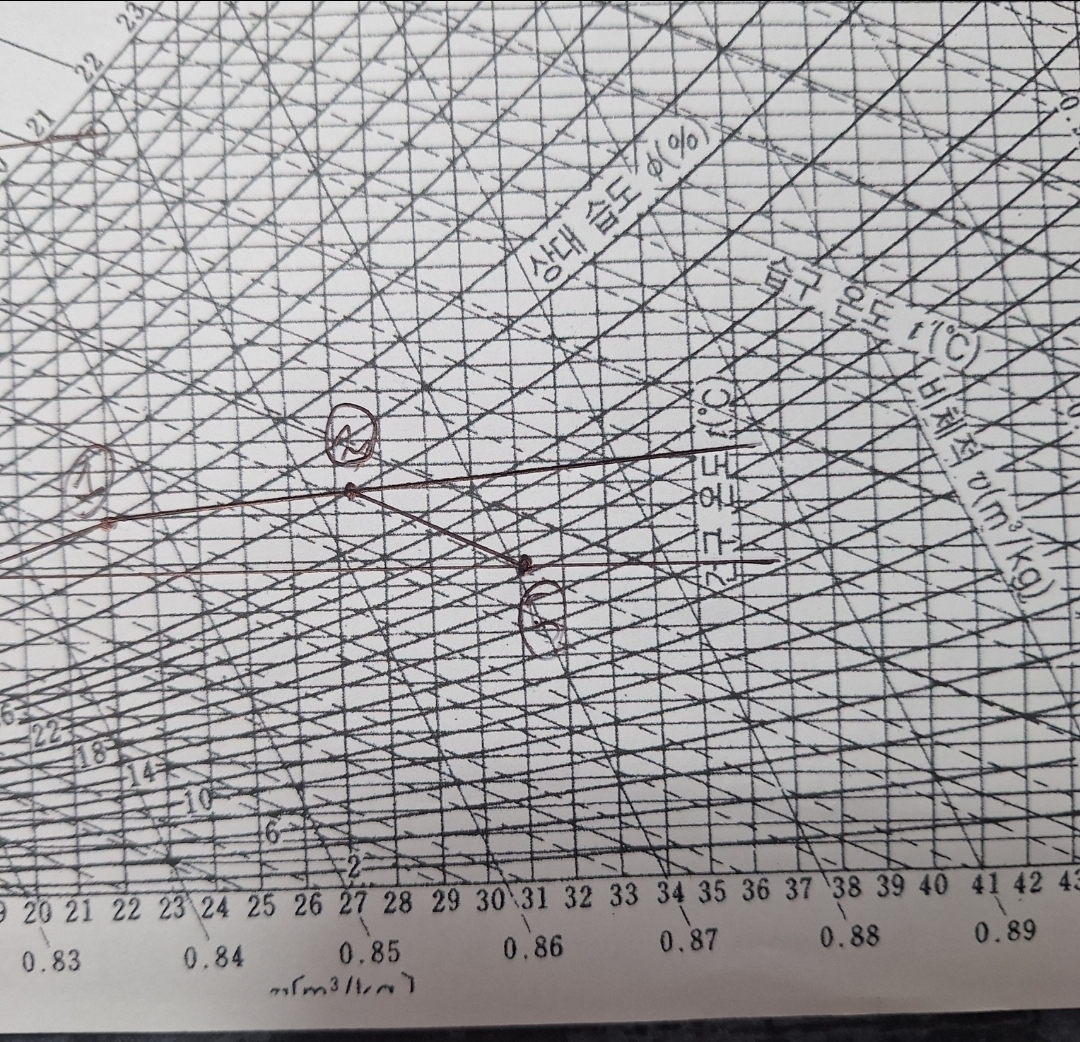

제가 습공기선도를 그려서 5점에서 구한 값은 31.2 °C 이고 교수님의 풀이는 30.75 °C로 나오는데요. 저도 분명 A4용지의 습공기 선도를 보며 습구온도에 따라 2점에서 선이 내려와 4점-5점 수평선에 만나는 점을 분명히 제대로 체크했거든요. 그런데 교수님 값과 완전히 다른데 제 선도가 잘못된건가요?
저는 아무리 봐도 31도 밑으로 내려갈 수 없는 선도인 것 같은데요. 뭐가 잘못된건지 교수님이 읽으신 값과 너무 많이 차이나서 궁금하여 여쭤보려고 질문드립니다.ㅜㅜ

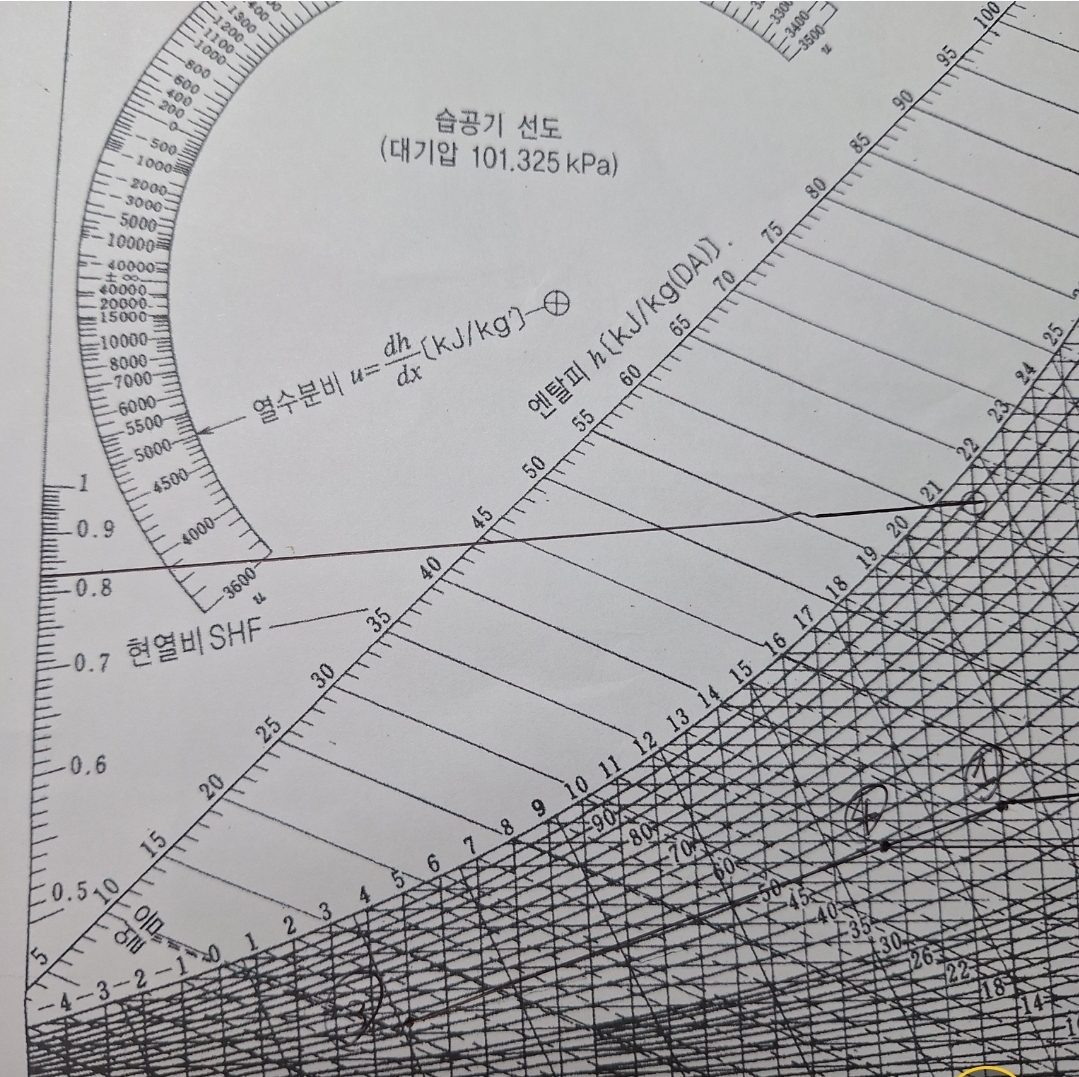

아래 사진을 보시다시피 현열비선도 0.83 정확하게 그렸습니다.
삼각자로 1점-2점 선을 현열비선과 수평하게 정확하게 그었는데요.
뭐가 뭔지…. 도와주세요. 교수님.
t5를 31.2°C로 넣고 (2)번 가열량을 계산하면 딱 42 kW로 딱 값이 떨어져서 나옵니다.
감사합니다.
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.
선도에서 온도 27.22℃ 위치가 27.4℃ 정도의 위치에 있는 것으로 보이지만 그정도는 괜찮다고
보여집니다. 선도가 큰 문제 없으므로 31.2℃로 읽어서 계산했어도 정답처리 될 것으로 판단됩니다.
다만 27.22 위치가 27.4또는 27.5정도로 보이는 미미한 차이는 정답으로 인정될 것으로 판단됩니다.
선도가 전체적으로 맞는 그림이므로 정답처리 된다고 판단됩니다.
더 질문 있으면 말씀해 주세요.
감사합니다.
임재기
