이 문제의 P-h선도에서 10번 11번 지점이 서로 다른 이유가 궁금합니다.

Avatar
as0486748
업데이트 시간

안녕하세요. 교수님.

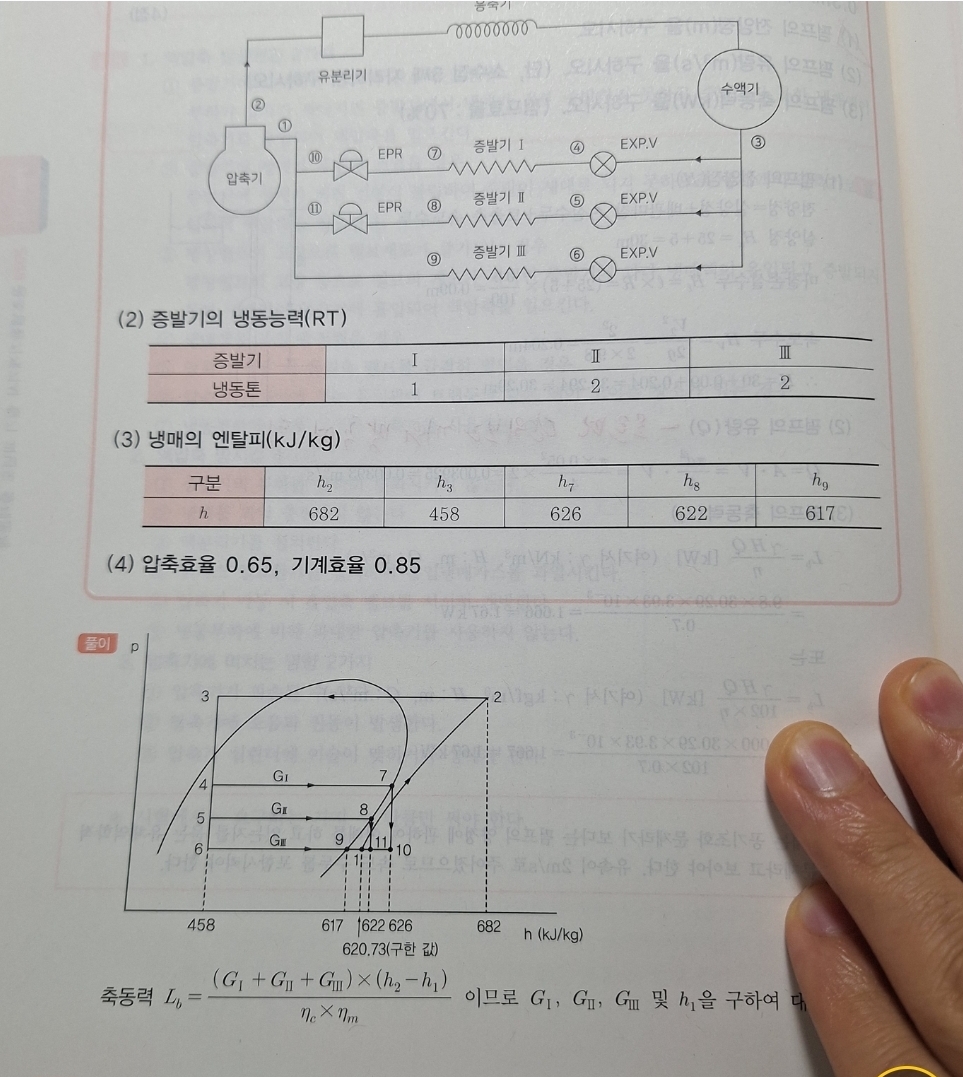

이 문제에서 사진에서 보시다시피 10번지점과 11번 지점은 서로 다른데 냉동톤이 더 큰 증발기2가 더 멀리 가야하는 거 아닌가요? 그래서 제 생각엔 10번과 11번 지점이 서로 바뀐 게 맞는 것 같다는 생각이 드는데 아닌가요? 오히려 반대로 EPR이 냉동능력이 클수록 더 세게 조정해줘서 교수님이 풀이해주신 그림처럼 되는건가요?



감사합니다.

0

댓글

댓글 2개
날짜 투표수
  • Avatar
    imjaeki
    (편집된 시간 )
    교수님

    안녕하십니까?

    이패스코리아 임재기입니다.

    문제의 조건 (3)냉매의 엔탈피 값을 위 그림에 대입해 보시면 h7값이 가장크고 h9값이 가장 작은 것을

    아실 수 있습니다.

    냉동톤은 증발기에서 증발하는 냉매량에 따라서 달라지는 것이므로 냉동톤이 더 큰 증발기2가 증발기 1보다

    더 멀리 가야하는 것은 아닙니다.

    EPR은 증발압력을 조정하는 것이며 냉동톤을 조정하는 것이 아닙니다.

    질문에 답변이 되었는지 모르겠습니다.

    더 질문 있으면 말씀해 주세요.

    감사합니다.

    임재기

    1
  • Avatar
    as0486748

    감사합니다. 답이 되었습니다. 냉동톤의 개념을 정확히 몰라서 질문을 드렸는데 교수님의 이 답변을 보니 알 것 같습니다.

    0
