26년 2회차 실기 작도문제 질문드려요.
안녕하세요. 좋은 교재 와 훌륭한 강의 덕분에 기분 좋게 시험 치르고 나왔습니다.
이번 문제 중 아래 그림과 같은 계통 작도 문제가 나왔는데, 질문이 있어서 문의 드립니다.

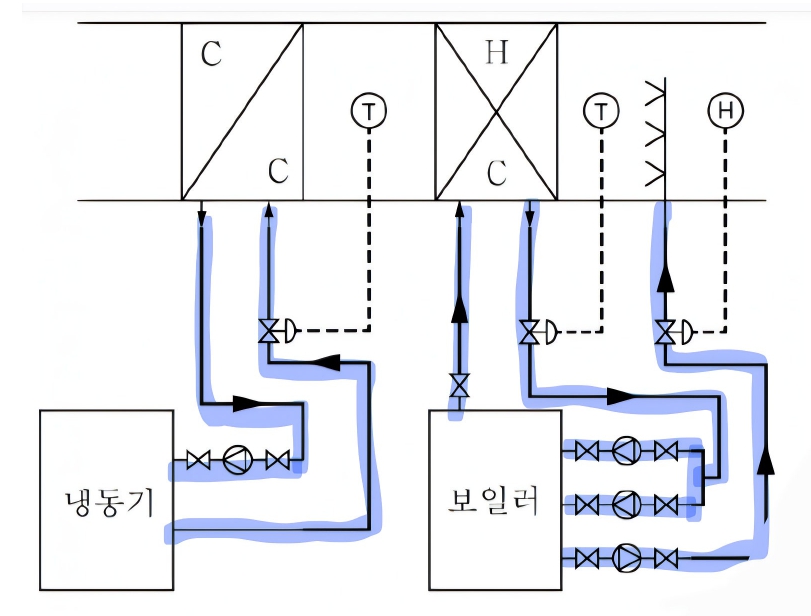

가습부분이 온수분무가습이면 아래 그림이 맞는것 같고,
(온수분무가습이면 가습+증발잠열에 의한 냉각 도 될 것 같다고 생각)

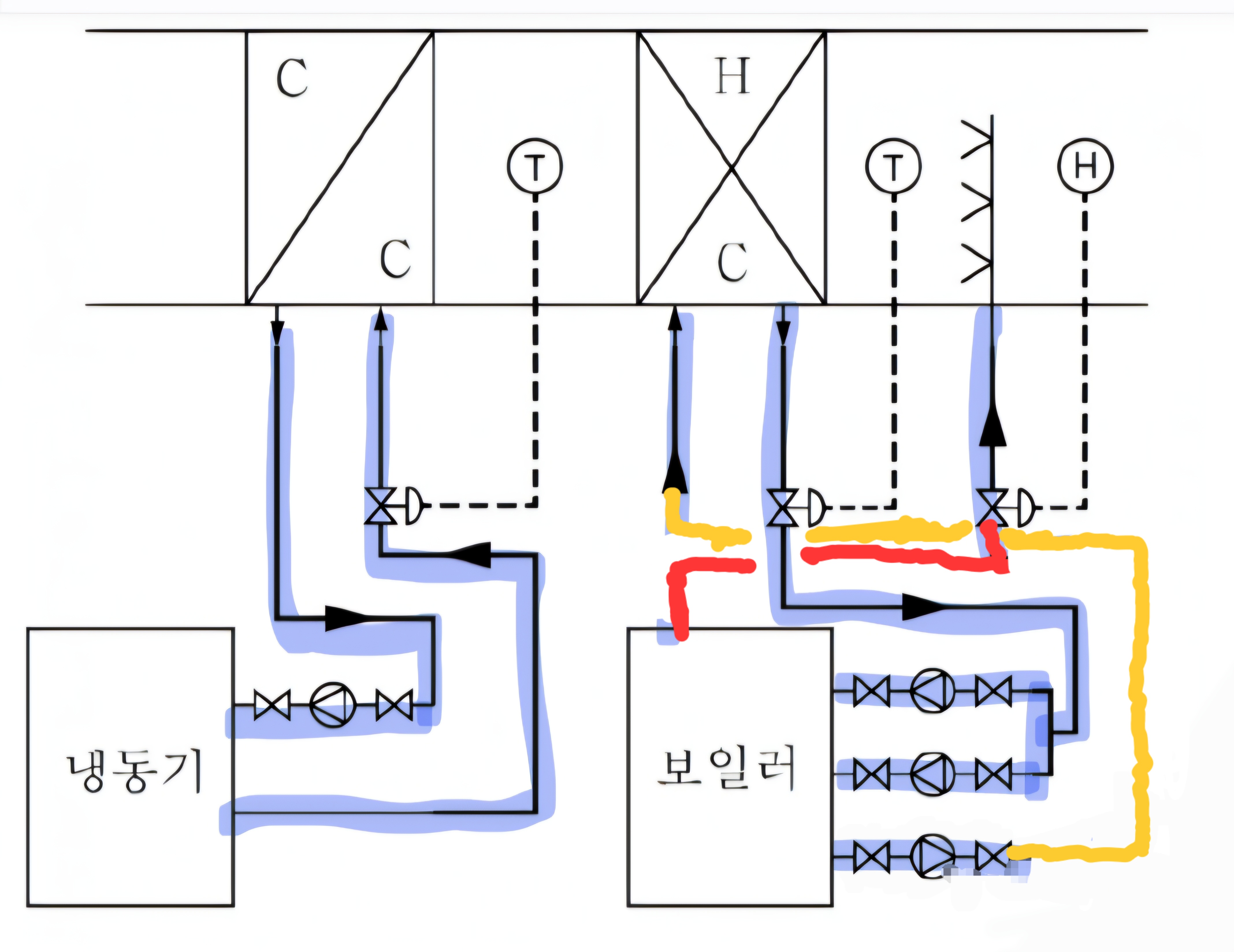

그래서, 저는 가습 으로만 생각해서 가습부분이 증기분무가습으로 아래 그림으로 그렸는데
(온수공급펌프가 있는데, 얼마나 마찰손실이 크면 온수환수펌프가 있을까?! 하며 의아해 했습니다.)
두 개의 그림 중 어떤것이 좀 더 명확한 정답이라고 볼 수 있을까요?!
답변 부탁드립니다.
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.
시험 보시느라 수고 많으셨습니다.
좋은 결과 있기를 기원합니다.
보일러에서 온수가 히팅코일로 들어가서 나와 다시 보일러로 들어가는 순환 배관의 경우 순환펌프가 1대
설치되며 일반적으로 환수관쪽에 설치됩니다.
그리고 온수 가습을 위해 가습기에서 온수를 분무 또는 살수 해야 하므로 가압 펌프가 필요 합니다.
따라서 위쪽의 배관이 맞는 배관입니다.
다시 한번 좋은 결과 있기를 기원드립니다.
더 질문 있으면 말씀해 주세요.
감사합니다.
임재기
교수님 배관부분은 실선 습도조절부분은 점선으로 표시하라고 나왔었는데 위의 그림에서 배관 부분만 맞췄으면 부분점수 받을수있을까요?
교수님 답변 감사드립니다.
생각해보니, 방열기 배관계통 (Reverse Return) 작도
과년도 문제들에서 환수배관측 순환펌프가 있었던 그림이
답변주신 덕분에 이제야 더불어 이해가 됬습니다.
실무에서 외조기, 냉동기 냉각수폐열 활용 등
에너지Saving관점의 부하계산서, 설계자료 이해하는데에도
교수님 강의 덕분에 정말 큰 도움이 되었습니다.
한번 더 감사드립니다.
안녕하십니까?
이패스코리아 임재기입니다.
부분 점수 있는 것으로 알고 있습니다.
좋은 결과 있기를 기원합니다.
더 질문 있으면 말씀해 주세요.
감사합니다.
임재기
