25년 3회 13번

kyu7237

2026년 08월 15일 07:36

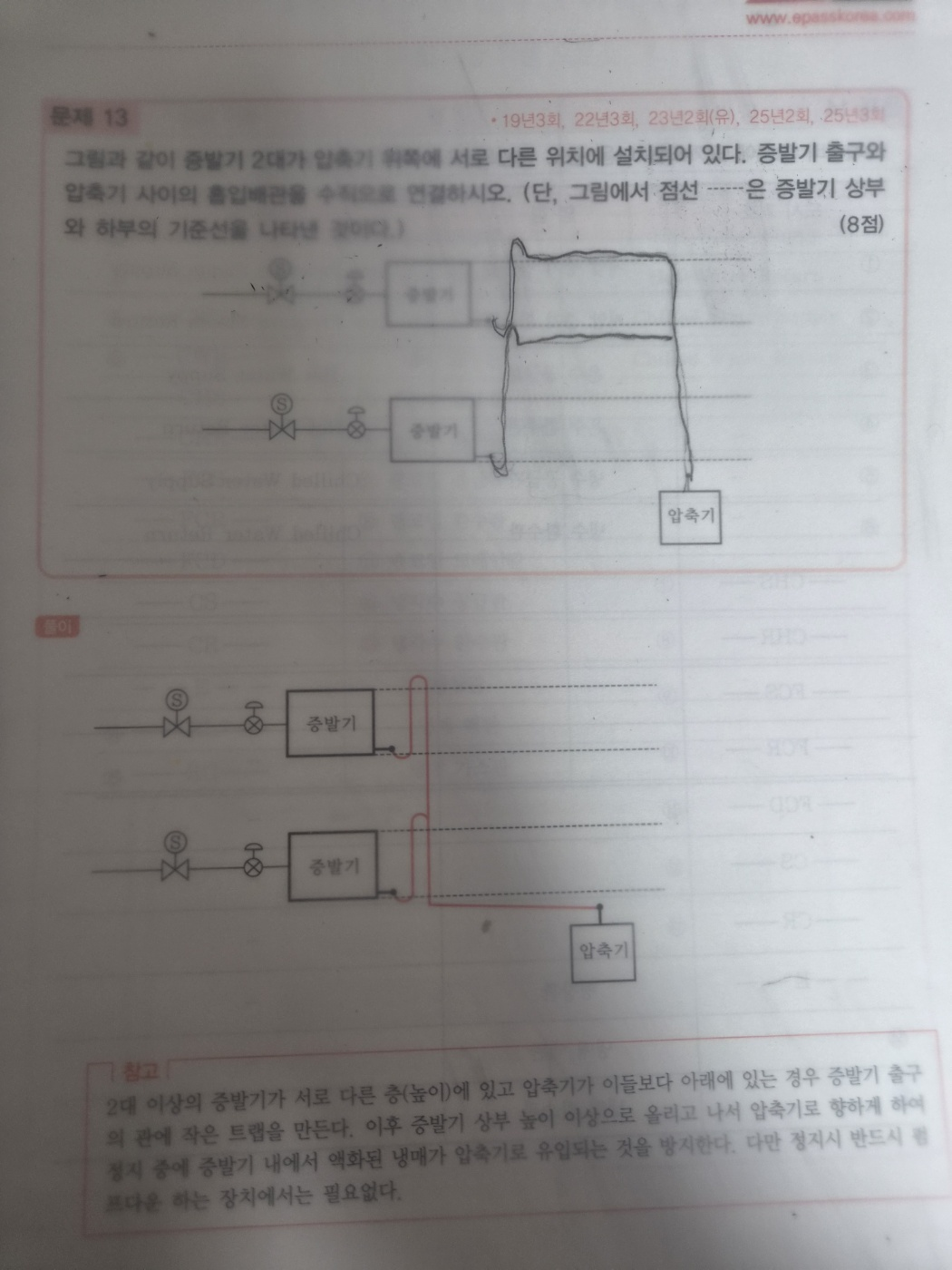

이렇게 그리면 틀리나요?

0

댓글

댓글 1개

imjaeki
2026년 08월 15일 12:24

교수님

안녕하십니까?
이패스코리아 임재기입니다.
아래의 증발기에서 입상관이 너무 많이 올라갔습니다.
아래의 증발기 입상관은 아래의 증발기 상부선 보다 약간만 올라가면 됩니다.
현장 상황이 복잡해서 수평관을 각각 설치해야 하는 상황이라면 어쩔 수 없이 질문하신 것 처럼
그려야 하겠지만 그렇지 않으면 궂이 수평관을 각각 설치할 필요가 없습니다.
따라서 100점 맞기는 어렵겠지만 부분 점수는 받을 수 있을 것입니다.
더 질문 있으면 말씀해 주세요.
감사합니다.
임재기
