19년 1회 10번
안녕하세요 선생님.

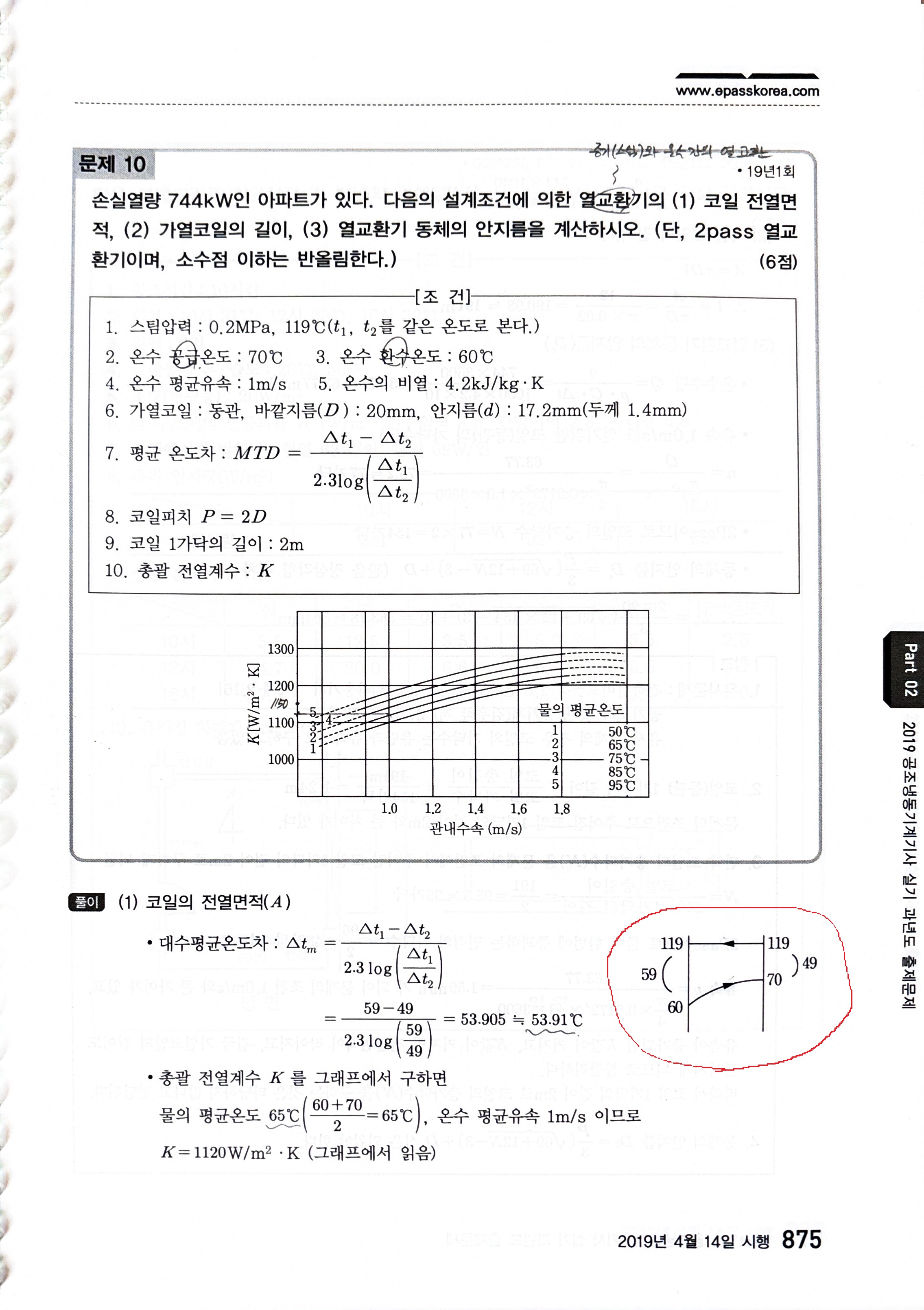

별게 아니라면 아닌건데, 19년 1회 10번에서 (1) 열교환기 속 코일의 전열면적 구하는 것과 관련해서, 풀이에 주어진 대수평균온도차 그림에 오류가 있는 것 같아서 질문 드립니다.
이 열교환기에서 증기(스팀)와 온수가 서로 열교환을 하고, 온수에서 증기로 열전달이 일어나서 온수는 온도가 감소하는 그런 과정일텐데, 여기 풀이에 주어진 그림을 보면 화살표 방향이 되려 반대인 것 같아서요.
틀린게 맞다면 추후에 수정 부탁드립니다.
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.
열은 온도가 높은 곳에서 낮은 곳으로 흐릅니다.
따라서 온도가 높은 증기에서 온도가 낮은 온수로 열이 흐르는 것입니다.
증기의 온도는 119도 이고 온수는 60도 입니다.
두 유체가 열교환을 하면 증기의 열이 온수쪽로 흐르게 되어 온수의 온도가 상승합니다.
이 때 증기는 잠열을 빼앗겨 응축(물)이 되는 것입니다.
따라서 대수평균온도차 그림은 맞는 것입니다.
더 질문 있으면 말씀해 주세요.
감사합니다.
임재기
아 그렇네요 감사합니다 :)
