공조냉동기계기사 실기 2025-3회차 13번기출 해설

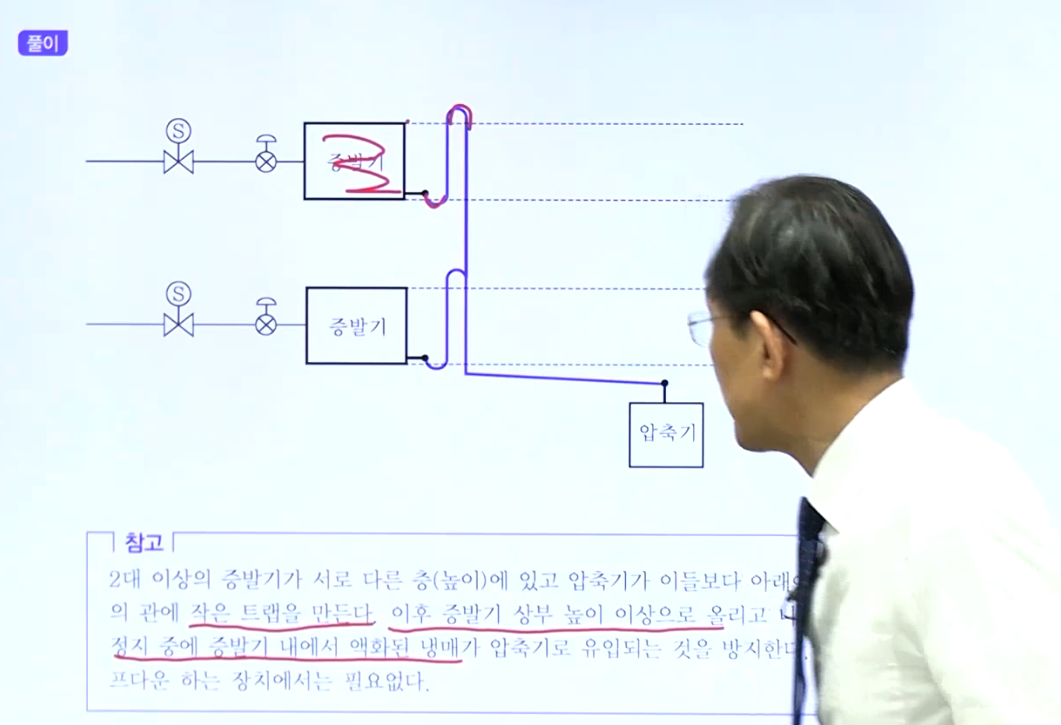

증발기가 압축기보다 위에있는 경우 하부와 상부에 트랩을 설치해야 한다고 이해했습니다.
상부 트랩의 경우 증발기가 정지되었을때 증발기에 액체로 남아있는 냉매가 중력에 의해 압축기로 들어가는 것을 방지하기 위함이라고 이해했는데, 하부의 트랩은 정확히 어떤 목적으로 사용하는 건가요 ??
액체 냉매를 넘기지 않기 위해서는 상부 트랩만 있으면 될것 같은데 하부는 어떤 목적이 있는지 잘 모르겠습니다.
찾아보니까
①오일의 회수를 용이하게 하기위해 설치한다는 말이 있던데 맞다면 조금 자세하게 설명 부탁드리겠습니다.
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.
증발기 하부의 트랩은 오일의 반송을 쉽게 하기위한 것입니다.
트랩에 소량의 오일이 고여 있으면 냉매가스의 통과면적이 작아져 유속이 빨라지므로 냉매가스가
오일을 밀어올려 입상관 벽을 타고 위로 반송되게 할 수 있는 것입니다.
더 질문 있으면 말씀해 주세요.
감사합니다.
임재기
오일을 밀어올릴때 냉매액도 같이 넘어갈수 있는거 아닌가요 ??
안녕하십니까?
이패스코리아 임재기입니다.
질문하신대로 만약 냉매액이 있다면 같이 넘어가게 됩니다.
원칙적으로 냉매는 증발기에서 다 증발된 가스상태로 압축기에 흡입되는 것으로 봅니다.
그러나 증발하지 못한 냉매액이 있을 수 있습니다. 만약 많은 냉매액이 존재한다고 판단되면
압축기 흡입측에 액분리기를 설치하여 냉매액이 압축기로 흘러들어가지 못하도록 해야 합니다.
더 질문 있으면 말씀해 주세요.
감사합니다.
임재기
