[21년 1회 7번] 도표와 해설 답안이 틀립니다.
안녕하세요.교수님.

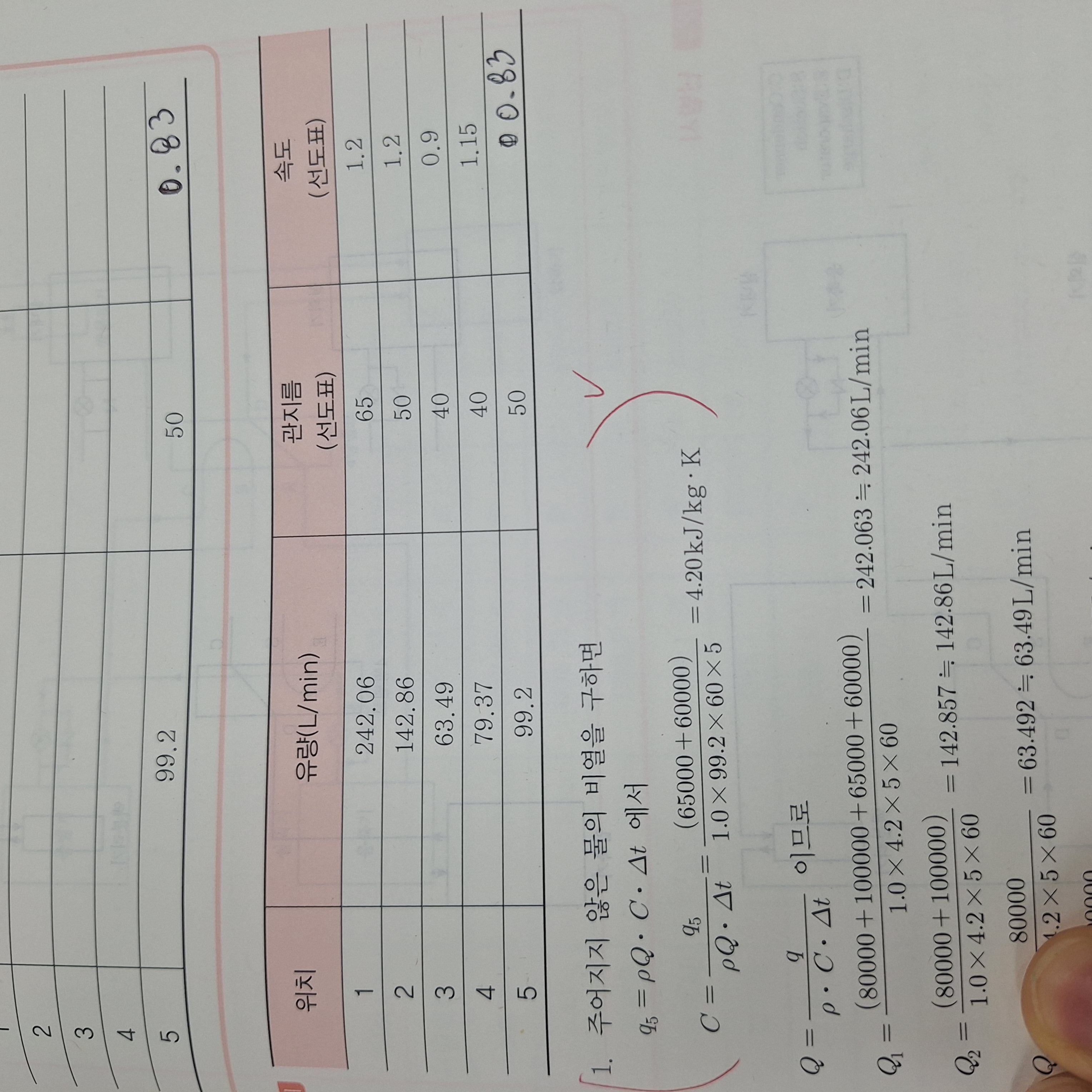

교재: 2026 이패스 임재기의 공조냉동기계기사 실기2, p. 364~365
저는 문제에 주어진 도표에 따라 해설의 유량대로 속도를 구하면 1~4순서로 1.51, 1.35, 1.17, 1.23 m/s가 나옵니다.
해설에 따라 도표를 다시 봤는데 틀린 것 같습니다.

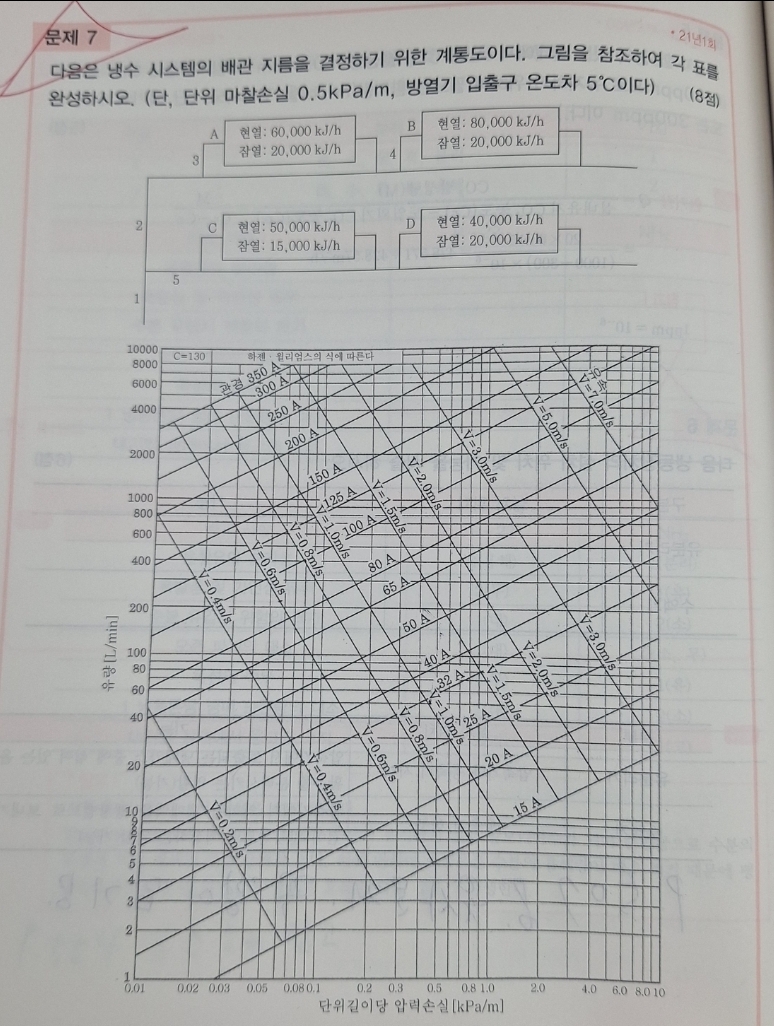

도표의 가로축은 문제의 조건에서 주어진 0.5 kPa/m로 0.5 세로축을 기준으로 유량에 따라 움직여서 속도를 찾는 것 아닌가요? 관지름은 다 맞는데 속도만 다 틀립니다. 자료실에 게시하신 정오표도 따라서 수정한 부분은 0.83으로 볼펜 수기한 것 밖에 없었어요.
다시 한번 정확한 풀이 부탁드립니다.
감사합니다.
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.
강의에서 자세히 설명드린 내용입니다.
유량 242.06L/min인 경우 마찰손실 0.5kPa/m와 만나는 점에서 바로 위 관경 65A를 선정했습니다.
그러면 242.06L/min인 유량이 65A관에 흐르는 것이므로 242.06L/min인 유량이 65A관과 마나는
점이 유속이 되는 것입니다.
만약 관경 선정시 유량 242.06L/min인 경우 마찰손실 0.5kPa/m와 만나는 점의 관경 55.7A정도를
선택했다면 유속이 1.51m/s가 될 것입니다.
그러나 관경이 55.7A인 관은 생산되지 않아서 선정할 수 없어서 그보다 큰 관인 65A를 선정한 것입니다.
따라서 유속은 냉수가 관경 65A를 통과하는 속도가 되어야 하는 것입니다.
감사합니다.
임재기
