[21년 2회 문 5번] 마찰-풍량 그래프에서 B-C 원형덕트지름은 330은 안되는 것 같습니다.
안녕하세요.교수님.
교재: 2026이패스 임재기의 공조냉동기계기사 실기2, p. 383~384
이 문제에서 제가 그래프를 스스로 최대한 정확히 보면 B-C의 원형덕트지름은 325나 324정도되는 것 같습니다. 그런데 해설에는 330이라고 나와있습니다.

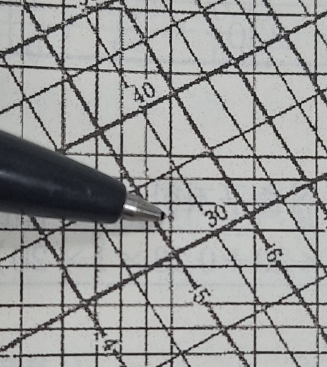

제가 찍은 점 위치가 저기가 아닌가요?
풍량BC=25 x 60 = 1500 [m3/h]
그래프에선 1000~2000 [m3/h] 구간엔 5개칸이니 1개 선마다 200 [m3/h]만큼 증가하니 2번째와 3번째 선 가운데가 1500 [m3/h]가 아닌가요?
0.1의 마찰손실 R과 1500[m3/h]가 만나는 지점이요. 왜 330이 나온지 모르겠습니다. 제 답과 교수님 답이 서로 너무 차이가 나는 것 같아 이 부분은 좀 염려돼서요.
감사합니다.
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.
그래프에서 값을 눈으로 읽기 때문에 사람마다 조금씩 다를 수 있습니다.
따라서 질문하신 대로 324 또는 325로 읽으셔도 됩니다. 둘 다 정답처리 됩니다.
산업인력 관리공단에 문의한 결과 터무니 없는 값이 아니면 약간의 오차는 정답처리 한다고 합니다.
더 질문 있으면 말씀 해주세요.
감사합니다.
임재기
