상태변화 질문드립니다.

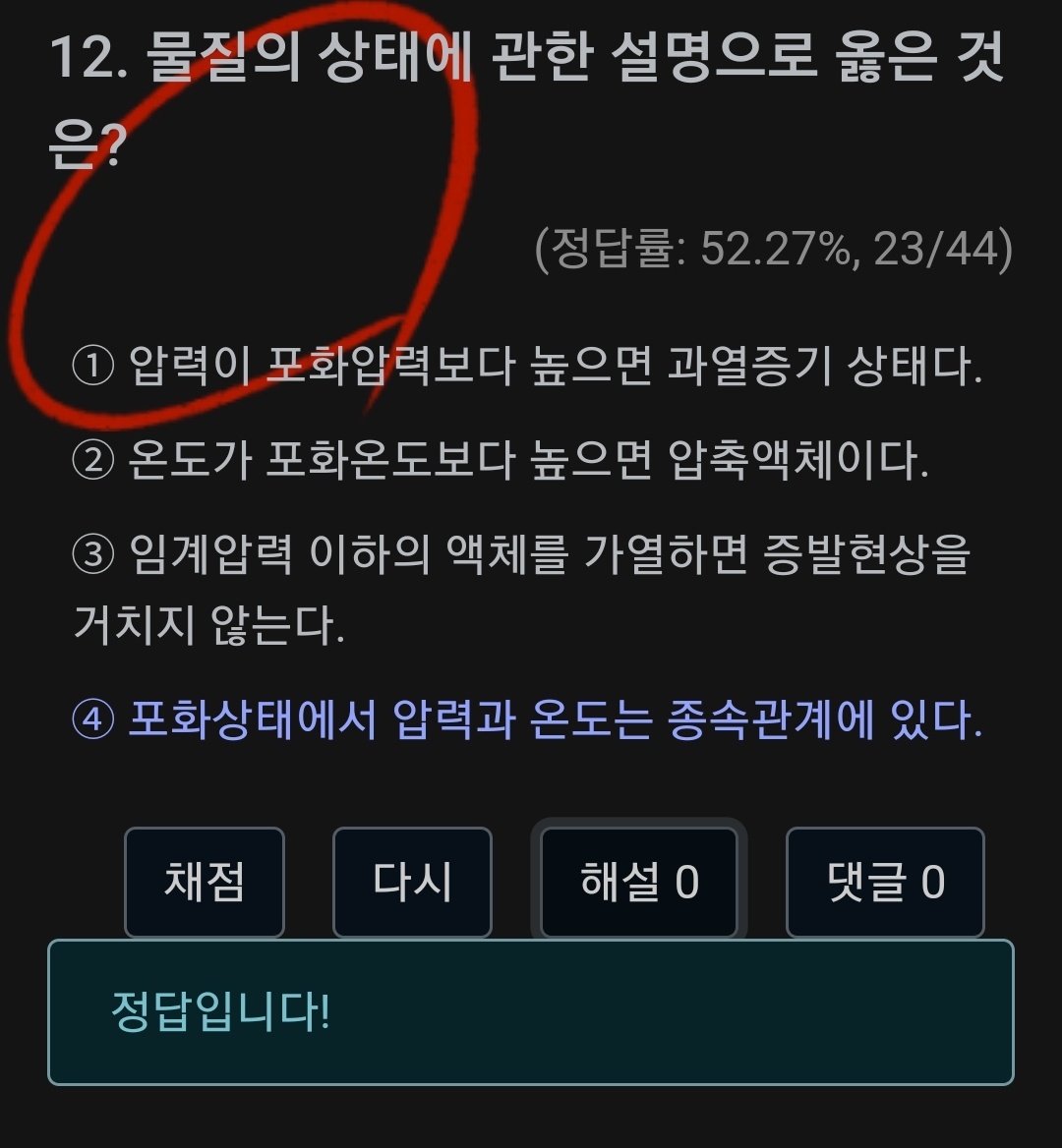

1/2번 설명이 틀린 설명이라고 나오는데
포화압력/포화온도보다 높으면 과열증기 혹은 압축액체 상태가 된다고 하는데 냉동 ph선도로 도서히 이해가 가질 않습니다.
냉동선도 ph 선도로 생각할 수 있는 부분인지에 대하여 문의드립니다.
0
이패스코리아 고객센터
환불, 배송, 모바일, 수강기간
댓글
답변 드립니다.
열역학 문제이므로 p-v선도에서 보시면 됩니다.
1. 압력이 포화압력보다 높아지면 포화액은 과냉각액(압축액체)이 되고, 건포화증기는 과열증기가 됩니다. p-v선도에서 확인할 수 있습니다.
2. 온도가 포화온도보다 높아지는 경우에도 포화액은 과냉각액(압축액체)이 되고, 건포화증기는 과열증기가 됩니다. 이것도 p-v선도에서 확인할 수 있습니다.
3. p-h선도에서는 포화액의 온도 또는 압력이 올라가는 경우 과냉각액(압축액체)가 되는 것은 확인 할 수 있지만 건포화증기가 습포화증기(습증기)가 됩니다. 이유는 p-v선도의 경우는 온도 또는 압력이 올라가도 비체적이 일정한 상태의 값을 알 수 있지만 p-h선도에서는 온도 또는 압력이 올라가면 비체적이 작아지는 선도이기 때문입니다.
감사합니다.
임재기
