2020년 7월 12번 외기부하에 대해 질문드립니다.(874P)
안녕하십니까 교수님. 항상 훌륭한 강의 감사드립니다.
다름이 아니오라 외기 부하에 대해서 너무 이해가 가지 않는 점들이 있어 이렇게 질문드립니다.
교수님께서 해당 부분은 기존에도 워낙에 질문이 많았던 것처럼 말씀하셨지만, 이렇게 또 질문을 드려 마음이 무겁습니다.. 저의 낮은 이해력을 이해해 주시길 바랍니다...

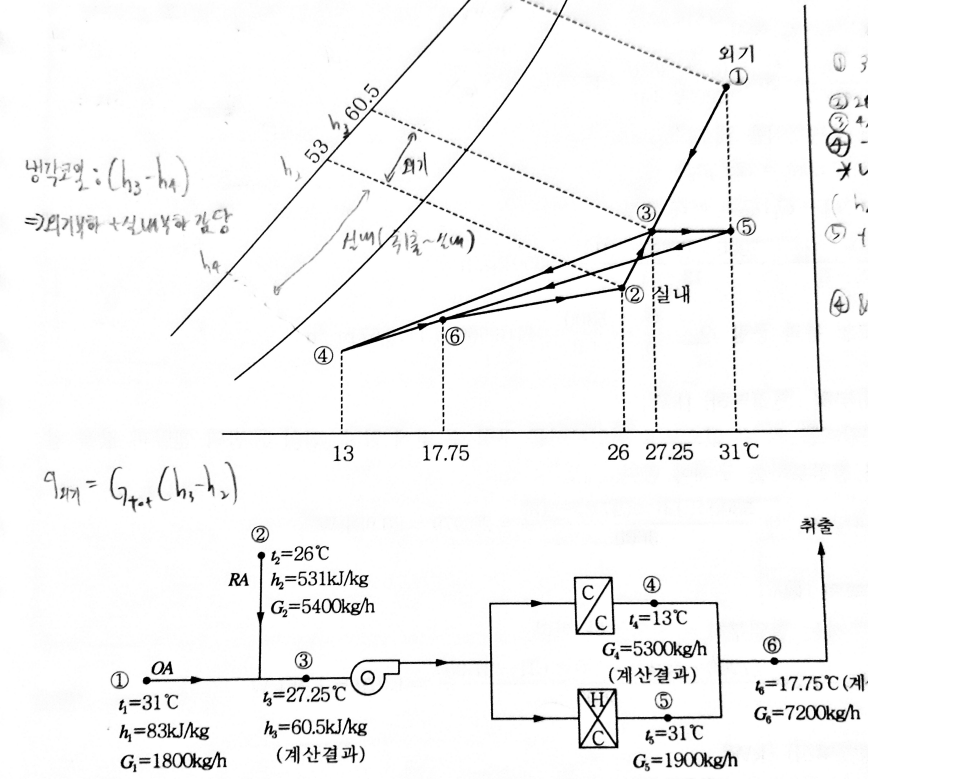

2020년 2회차 12번(874P) 마지막 문제 (5) 외기부하 에서,
외기부하가 qo=G1(h1-h2)인 것은 확실히 이해가 되었습니다.
그런데 전풍량으로 계산하면 q=Gtotal(혼합엔탈피-실내엔탈피) 인 것이 이해가 도저히 되지가 않습니다.
강의 내용은 냉각코일의 부하가 외기부하와 실내부하를 감당하니(qcoil = qo + qin) 그래프 상의 냉각코일의 부하에서 실내부하를 뺀 것처럼 생각하라(qo = qcoil - qin)였습니다.
하지만, 그래프가 아닌 그림에서 보면 냉각코일의 풍량은 G=5300으로 전풍량 G=7200이 아니여서 너무 혼동이 옵니다.
강사님의 이전 문의들도 찾아보았습니다. 2019 9월에 외기부하에 대해 아래와 같은 답변도 보았습니다.
-------------------------------------------------------------------------------------------------
외기부하 = 총풍량 X ( 실내엔탈피 - 혼합점엔탈피) 으로 구할 수 있습니다.
외기부하는 외기량을 어떤 상태로 가열했는지와는 무관하며,
실내조건(온습도)과 외기의조건(온습도) 차이로 계산하는 것입니다.
-------------------------------------------------------------------------------------------------
위 답변처럼 가열과 무관하니 그림에서 3->5->6 과정은 무시하고 3(혼합점)->4->6->2(실내) 과정만 고려한다면 q=Gtotal(혼합엔탈피-h실내엔탈피)이해가 되지만, 여기에서도 엄연히 4점을 거친 풍량은 G=5300만큼인데 어째서 외기를 총 풍량 G=7200으로 고려하는지 궁급합니다.
또한 혼합되기전 2점의 실내리턴공기 RA도 외기로 고려하는지 알고 싶습니다.
제가 처음부터 오개념이 잡힌 것인지, 해당 부분은 이해가 아닌 약속과 정의처럼 암기를 해야하는 사항인지 알고 싶습니다.
댓글
답변 드립니다.
혼합점에서 풍량의 일부는 냉각하고 일부는 가열하기 때문에 복잡하게 생각되는 것입니다.
이 문제를 이해하는 key point는 결국 실내를 냉방한다는 것입니다.
따라서 부하는 냉방부하를 의미하는 것입니다.
실내부하는 실내를 냉각시키는 부하이고, 외기부하는 외기를 냉각시키는 부하인 것입니다.
중간에 가열을 했든 안했든 관계없는 것입니다.
3점의 상태에서 일부는 냉각되고 일부는 가열된 후에 서로 혼합하여 6점이 된 것인데 이것의 의미는 3점에서 풍량이 냉각과 가열로 나눠지지 않고 전체풍량 7200이 모두 냉각되어 6점이 된것과 같은 의미인 것입니다.
즉, 전체 풍량 7200이 3점에서 6점으로 냉각되었다는 개념으로 문제를 풀어도 같은 결과가 나오는 것입니다.
냉각코일의 냉각열량 = 실내부하 + 외기부하 입니다. 그러므로 외기부하 = 냉각코일 냉각열량 - 실내부하 입니다.
이것을 식으로 나타내면
냉각코일의 냉각열량 = 총풍량 x (h3-h6) 이며
실내부하 = 총풍량 x (h2-h6) 이고
외기부하 = 총풍량 x (h3-h2) 입니다.
또한 외기부하는 외기의 상태를 최종적으로 실내의 상태가 되게 하기 위한 부하입니다.
즉, 외기부하 = 외기량 x (외기의 최초엔탈피 - 외기의 최종엔탈피(실내엔탈피) ) 입니다.
외기부하 = 외기량 x (h1-h2) 로 나타낼 수 있는 것입니다.
감사합니다.
임재기
