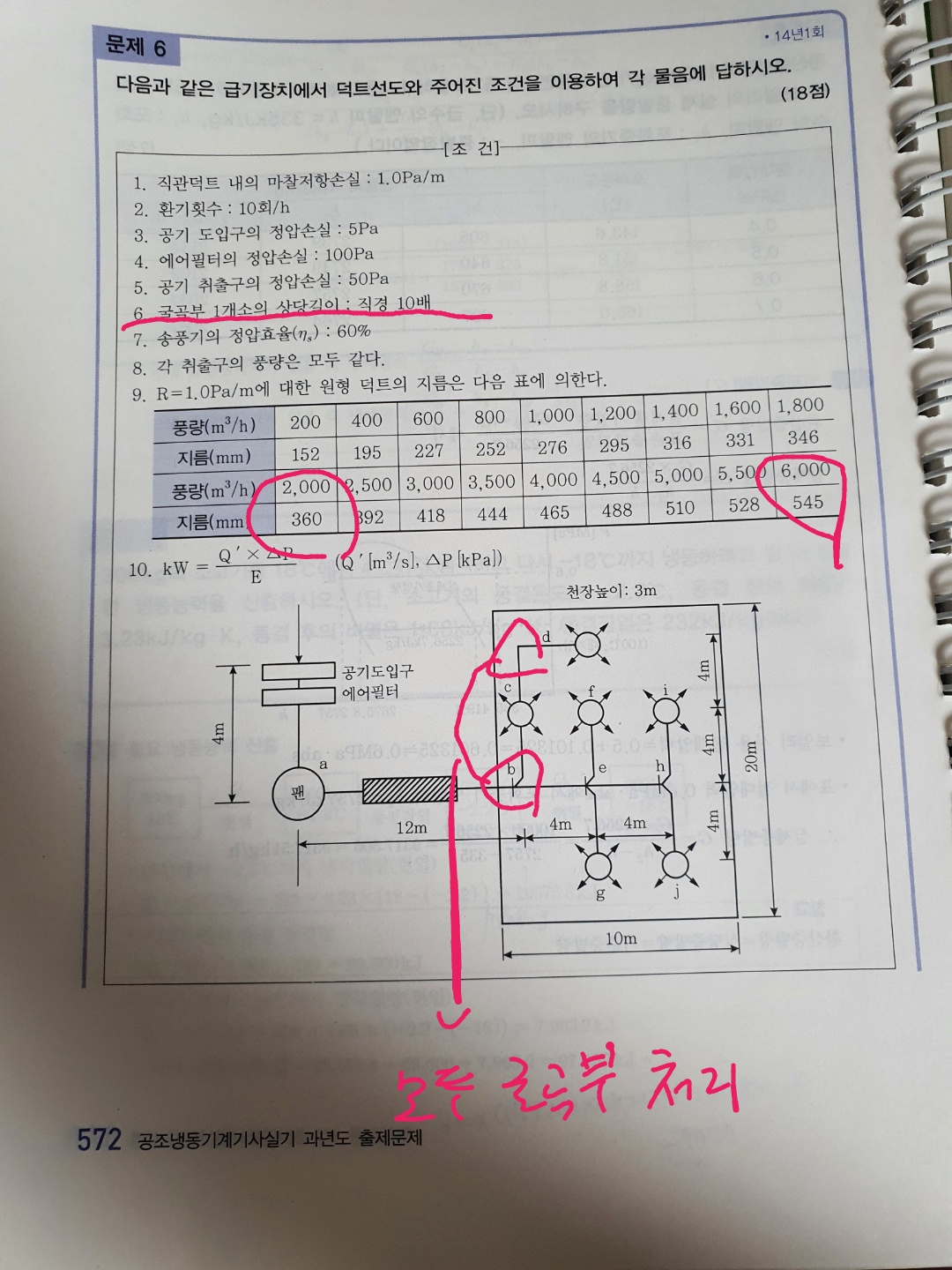

572p 2014년 4월 6번 질문 드립니다(22년1회실기시험과 유사)
안녕하세요. 2022년 1회차 실기에서 이 문제와 유사한 문제가 출제되었습니다

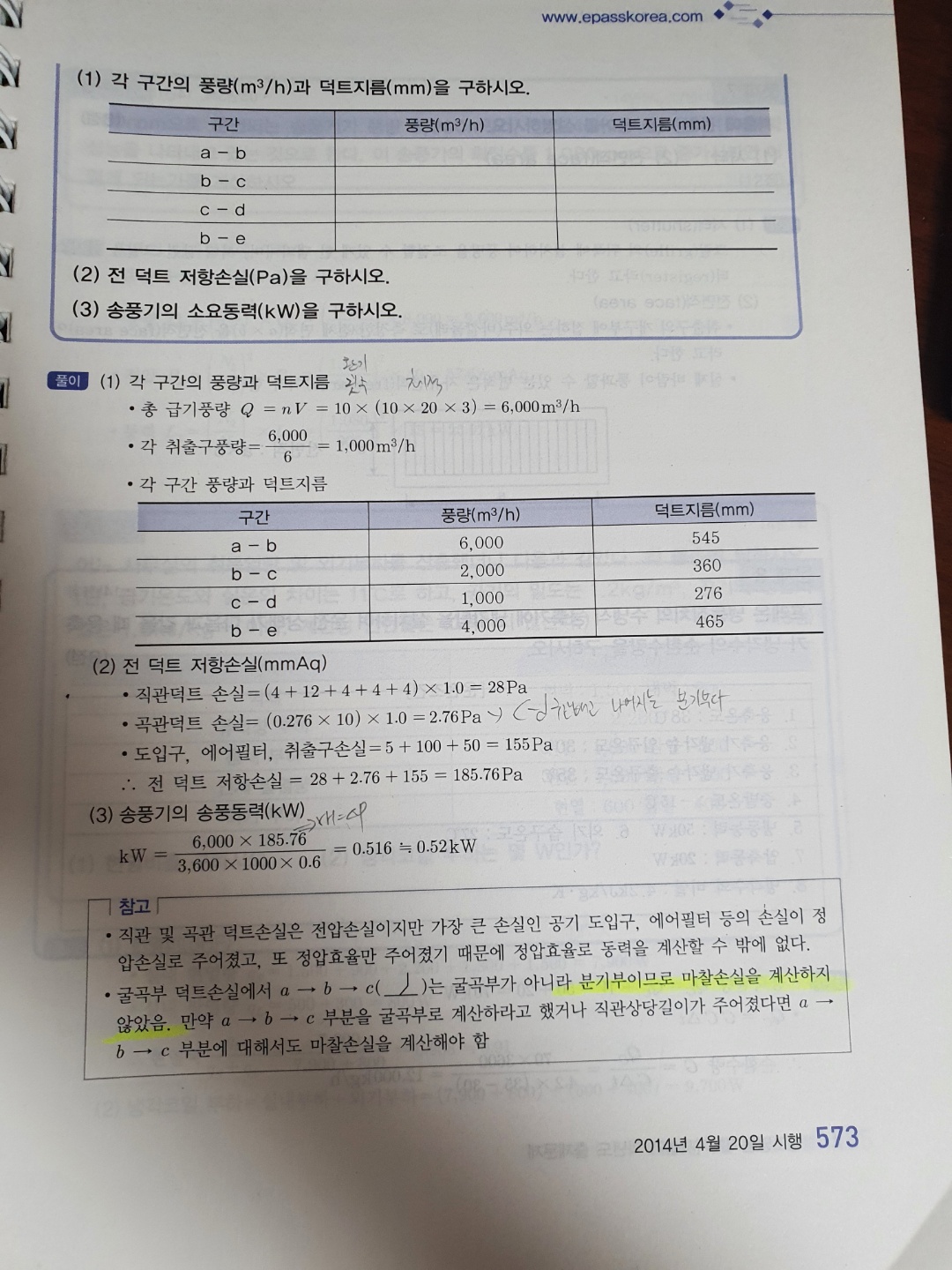

이 문제에서 곡관부는 c-d직경 (0.276*10=2.76pa)만 계산하였으나
(참고와 같이 a-b-c는 분기부이므로)
이번 실기시험에서는 b, e, h점도 곡관부로 보라하여 (단순히 "b, e, h도 곡관부"라고 하였습니다)
c-d직경 (0.276*10=2.76pa)에 추가로
b점의 곡관부를 계산하기위해 곡관덕트손실에 a-b직경(0.545*10=5.45pa)를 더해주었습니다
다만 곡관부b점을 더해줄때 a-b직경이 아닌 b-c직경(0.36*10=3.6pa)을 해주어야한다는 의견이있어
이렇게 질문올리게 되었습니다.
이부분에 대해 판단해주시면 감사하겠습니다.
0
댓글
답변 드립니다.
질문하신 것 처럼 분기부의 마찰손실 구할 때 일반적으로는 공식을 이용하여 구하게 됩니다.
직관상당길이로 구하는 경우는 아직 보지 못했습니다.
분기부의 직관상당길이를 정할 때 기준으로 한 직경이 무엇 인지에 따라서 적용하는 직경이 달라지게 되므로 제가 가지고 있는 책을 찾아보았지만 분기부의 마찰손실을 직관상당길이로 구하는 경우는 없었습니다.
따라서 정확한 답변을 드릴 수 없으며, 제가 채점관이 아니기 때문에 저의 판단은 무의미 합니다.
감사합니다.
임재기
