팽창밸브 관련 질문이 있습니다.
교수님 안녕하세요
궁금한 부분은

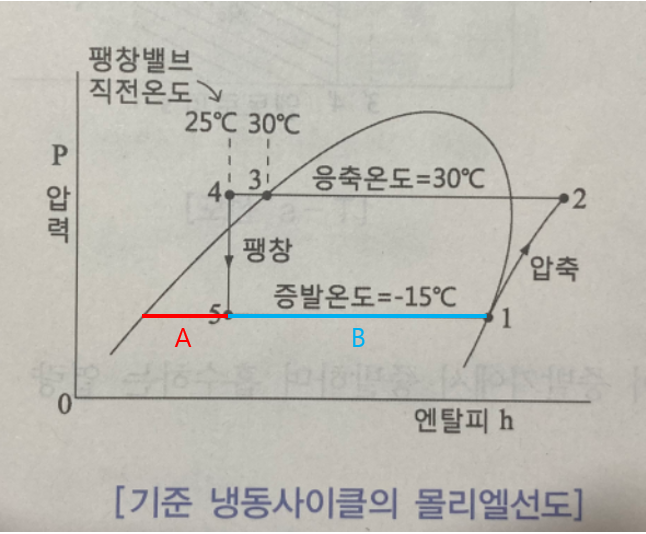

1. 아래 그림을 참고해서 냉매가 팽창밸브에서 교축,팽창과정을 거치게되면(5점) 냉매1kg의 상태가 A(기체)와B(액체)의 비율로 존재하게 된다는건가요?
2. 그렇다면 몰리에르 선도에서 한 점의 상태(예를 들어 5점)는 냉매 1kg의 상태를 나타내는것인가요?
3.아래 몰리에르 선도(뿐만 아니라 문제나 책에서)에서 말하는 응축온도는 정확히 말하면 어떠한 압력에서 냉매가 응축(상변화)되는 포화온도를 의미하는것 아닌가요? 증발온도도 어떠한 압력에서 증발되는 포화온도 이고요
4.응축기나 증발기가 가동중이라는 조건하에 잠열에 의해 상변화 중이기때문에 응축기나 증발기의 냉매의 실제 온도와 포화온도가 일치할것으로 보는것 맞죠? 물론 예를들어 응축기의 경우 과열증기 구간과 과냉각액 구간의 온도는 다르겠지만요
5. 팽창밸브의 교축되고 팽창되는 과정자체가 냉매의 온도를 떨어트리는거 맞나요? 즉 다른 요인이 아닌 순수하게 팽창밸브의 역할만으로 냉매의 실제온도가 떨어지는지 궁금합니다. 즉 압력과 실제 온도는 무조건 비례하게 되는거 겠죠?
0
댓글
답변 드립니다.
1. 질문에 말씀하신 것 처럼 냉매가 팽창밸브에서 교축,팽창과정을 거치게되면(5점) 냉매1kg의 상태가 A(기체)와B(액체)의 비율로 존재하게 되는 것이 맞습니다.
2. 몰리에르 선도에서 한 점의 상태(예를 들어 5점)는 냉매 1kg의 상태를 나타내는 것이 맞습니다.
3. 응축온도는 질문에 말씀하신 것처럼 어떠한 압력에서 냉매가 응축(상변화)되는 포화온도를 의미하는 것이 맞습니다. 증발온도도 어떠한 압력에서 증발되는 포화온도가 맞습니다.
4.응축기나 증발기의 과정중에 대부분이 잠열에 의한 상변화 과정이기 때문에 응축기나 증발기의 냉매의 실제 온도와 포화온도가 일치할것으로 보는 것이 맞습니다.
5. 팽창밸브에서 교축되고 팽창되는 과정자체가 냉매의 온도를 떨어 뜨리는 것이라기 보다는 교축 팽창 하면 압력이 떨어지고 떨어지는 압력이 증발압력 이하가 되면 냉매가 증발하면서 나머지 냉매의 온도를 떨어뜨리게 됩니다. 그래서 팽창 후 냉매의 온도가 떨어지는 것입니다.
감사합니다.
임재기
1. 5번에서 말씀하신 증발압력 이하가 된다는게 정확히 어떤건가요?
2. 5번에서 냉매가 증발하면서 증발하지 않은 액냉매의 열을 가져간다는것인가요?
답변 드립니다.
어떤 액체이든 그 액체의 증발압력 이하가 되어야 액체가 증발하게 됩니다. 증발하기 시작하는 압력을 증발압력이라고 합니다. 4점에서 팽창하면서 압력이 떨어질 때 몰리엘 선도의 포화액선 아래가 각각의 온도의 증발압력 입니다.
냉매가 증발하면서 증발하지 않은 액냉매의 열을 가져가기 때문에 냉매의 온도가 떨어지는 것입니다.
댓글 형식으로 재 질문을 하시는 경우 제가 보지 못하여 답변을 드리지 못할 수도 있습니다. 가능하면 새로운 질문으로 올려 주셔야 빠뜨리지 않고 답변을 할 수 있으니 양해 바랍니다.
감사합니다.
임재기
