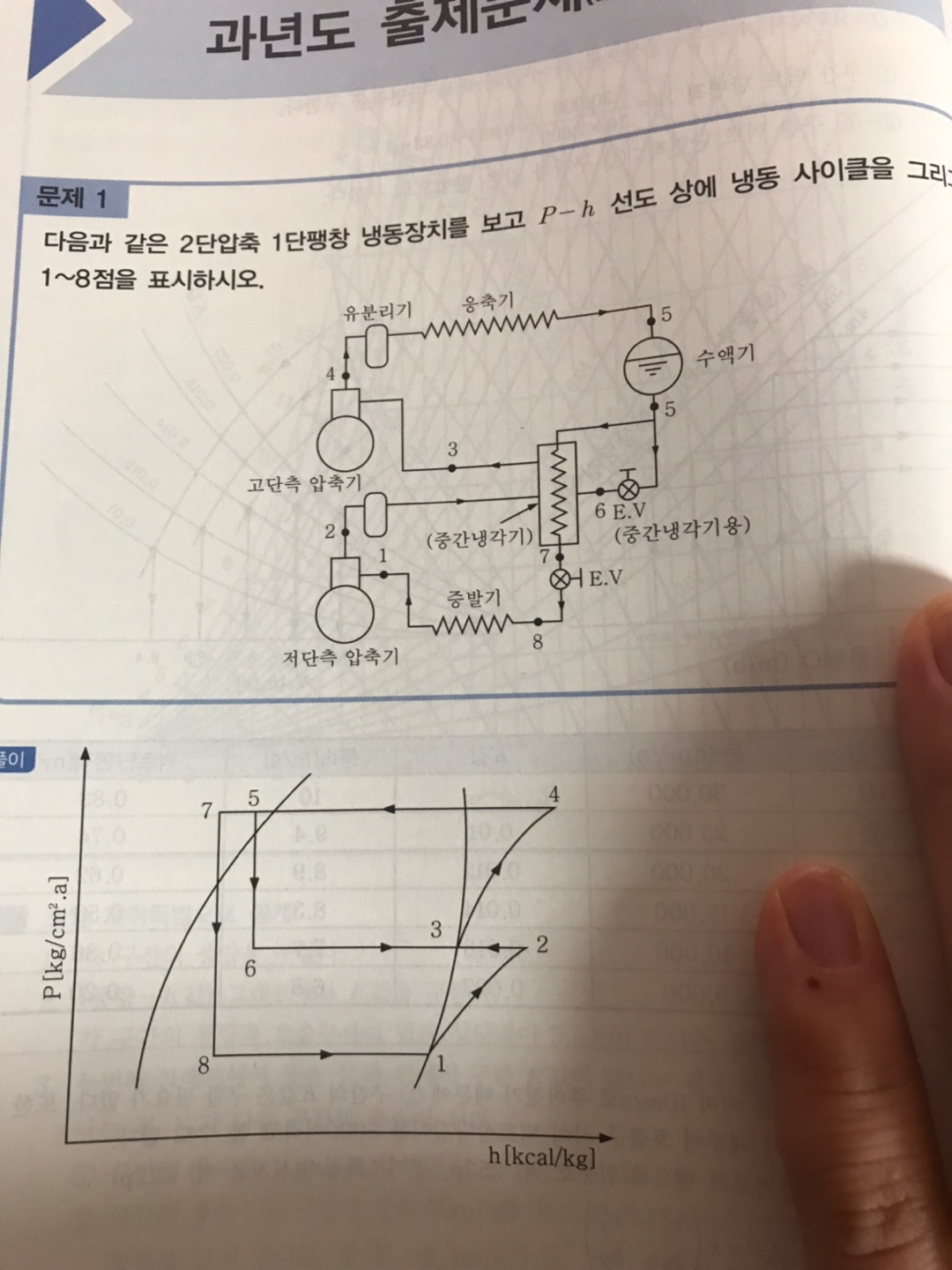

2002sus 4월 21일 문제 1번 (2단압축 1단팽창 냉동장치 p-h선도

Avatar
kmk3022

2단압축 1단팽창 p-h 선도는 그릴 수 있겠는데 각 지점의 정확한 수치까지는 모르겠습니다. 정확한 수치까지 물어보는 문제도 있나요?? 그리고 2단압축 1단팽창 그래프 그릴 때 중요한 포인트는 어떤 부분인지 알 수 있을까요??

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    답변 드립니다.

    1.정확한 수치를 물어보는 경우는 강점을 선도상에 그릴 수 있는 경우로서 응축온도, 증발온도, 흡입점의 상태 등이 주어진 경우에 몰리엘 선도상에 사이클을 그려서 엔탈피 값을 읽을 수 있습니다.

    2.선도 그릴 때 중요한 포인트는  저단 및 고단 압축기 흡입점, 응축기 출구점 입니다.

    감사합니다.

    임재기
