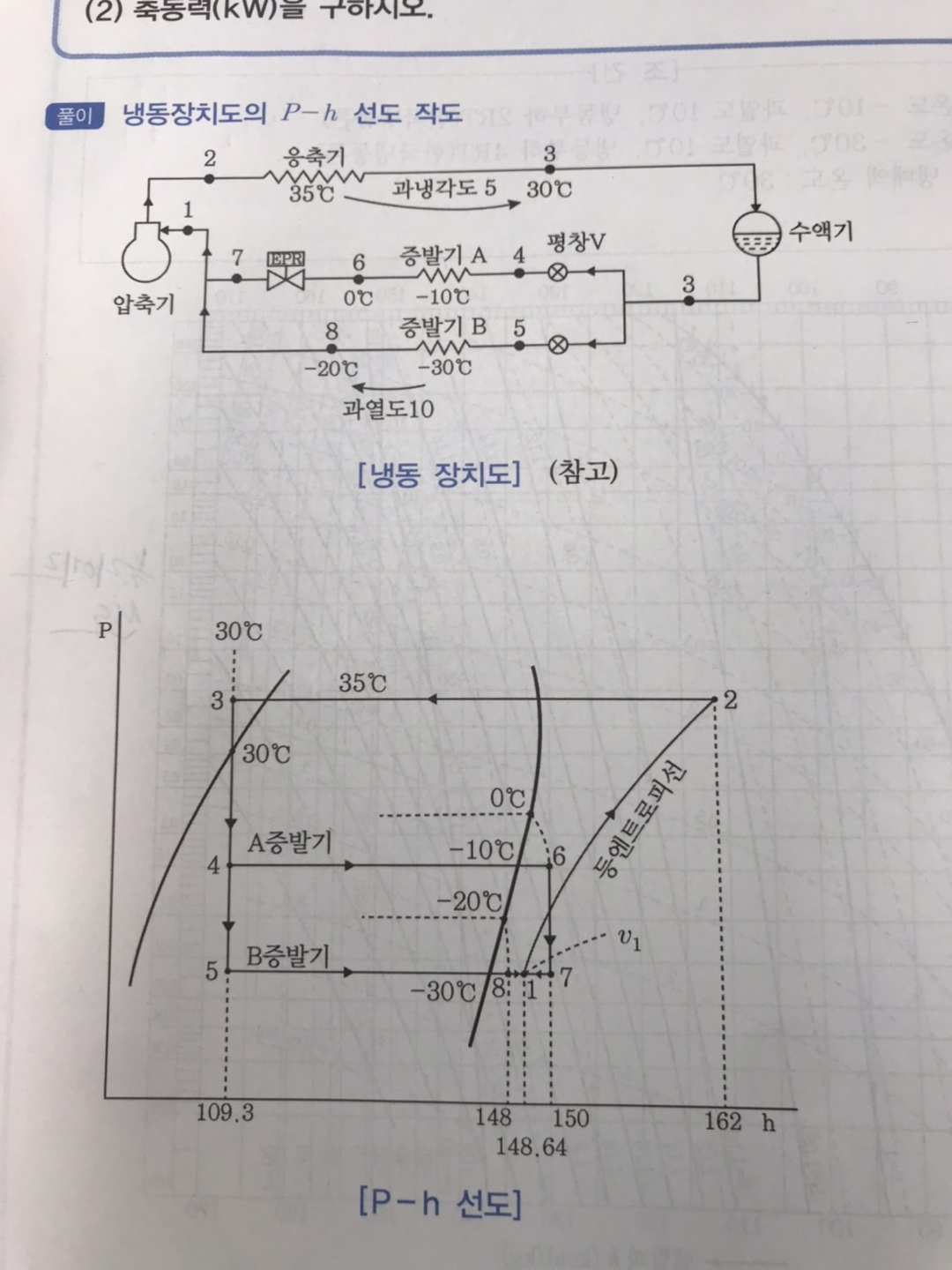

2001년 11월 4일 문제1 P-h선도. kmk3022 2022년 06월 17일 02:47 공유 P-h선도를 그릴 때 고압증발기와 저압증발기 압력을 맞추기위해 EPR을 설치하는 것 까지는 이해했습니다. 그런데 정답으로 P-h선도를 그릴 때 증발기에 나온 냉매가 합쳐지는 1지점이 꼭 필요한지 알고싶습니다.지점1없이 고압증발기와 저압증발기의 냉매가 지점8에서 합류하고 압축기로 이동한다고 표시하면 틀린걸까요?? 0 댓글 댓글 3개 정렬 기준 날짜 투표수 imjaeki 2022년 06월 17일 04:21 교수님 답변 드립니다. 7점의 엔탈피와 8점의 엔탈피 값이 다르기 때문에 두 점의 엔탈피를 합하면 1점이 될 수 밖에 없습니다. 두 점을 합했는데 8점이 된다는 것은 7점과 8점의 엔탈피 값이 같을 때 인데 위의 몰리엘 선도를 보시면 아시겠지만 두 점의 엔탈피는 같지 않습니다. 문제에서 7점과 8점의 엔탈피 값이 같다고 하는 말이 없는 이상 7점과 8점은 같지 않다고 보시는 것이 합리적인 것입니다. 따라서 이 문제에서 지점1없이 고압증발기와 저압증발기의 냉매가 지점8에서 합류하고 압축기로 이동한다고 표시하면 틀리는 것입니다. 감사합니다. 임재기 1 kmk3022 2022년 06월 17일 04:26 열평형식을 풀었더니 지점1이 있어야하는 이유를 알겠는데, 고압 증발기에서 나오는 냉매와 저압 증발기에서 나오는 냉매가 만나 그 사이에서 엔탈피값이 정해진다고 이해하고 넘어가도 될까요?? 0 imjaeki 2022년 06월 17일 07:06 교수님 답변 드립니다. 질문에 말씀하신 것처럼 고압 증발기에서 나오는 냉매와 저압 증발기에서 나오는 냉매가 만나 그 사이에서 엔탈피값이 정해지는 것이 맞습니다. 감사합니다. 임재기 0 댓글을 남기려면 로그인하세요. 원하는 것을 찾지 못하셨나요? 질문하기
댓글
답변 드립니다.
7점의 엔탈피와 8점의 엔탈피 값이 다르기 때문에 두 점의 엔탈피를 합하면 1점이 될 수 밖에 없습니다.
두 점을 합했는데 8점이 된다는 것은 7점과 8점의 엔탈피 값이 같을 때 인데 위의 몰리엘 선도를 보시면 아시겠지만 두 점의 엔탈피는 같지 않습니다.
문제에서 7점과 8점의 엔탈피 값이 같다고 하는 말이 없는 이상 7점과 8점은 같지 않다고 보시는 것이 합리적인 것입니다.
따라서 이 문제에서 지점1없이 고압증발기와 저압증발기의 냉매가 지점8에서 합류하고 압축기로 이동한다고 표시하면 틀리는 것입니다.
감사합니다.
임재기
열평형식을 풀었더니 지점1이 있어야하는 이유를 알겠는데, 고압 증발기에서 나오는 냉매와 저압 증발기에서 나오는 냉매가 만나 그 사이에서 엔탈피값이 정해진다고 이해하고 넘어가도 될까요??
답변 드립니다.
질문에 말씀하신 것처럼 고압 증발기에서 나오는 냉매와 저압 증발기에서 나오는 냉매가 만나 그 사이에서 엔탈피값이 정해지는 것이 맞습니다.
감사합니다.
임재기
