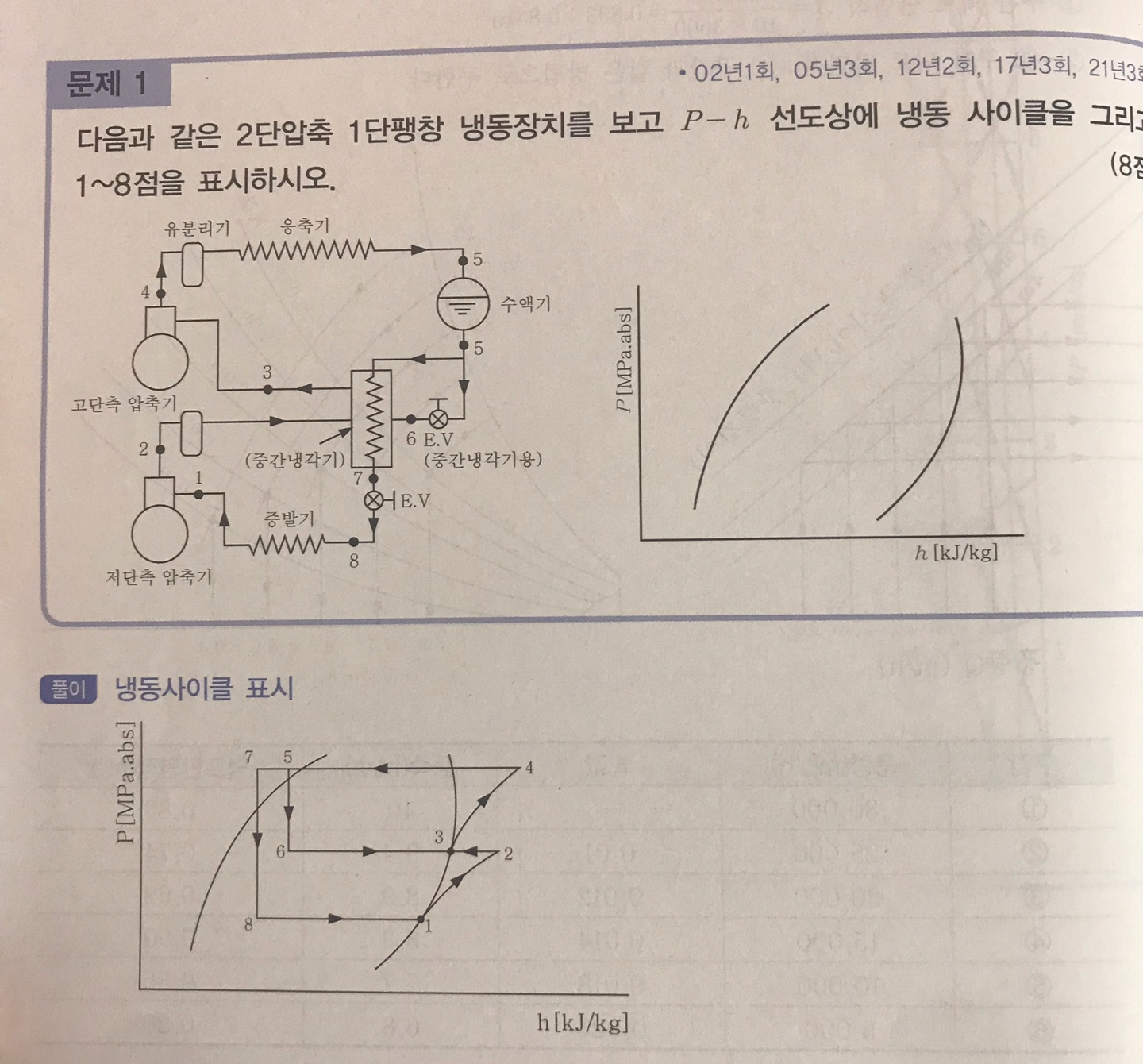

2002년 4월 21일 문제1 2단압축 1단팽창 냉동장치는 중간냉각기가 완전한 경우와 불완전한 경우로 나눠지는데 장치도만 확인하고 중간냉각기가 완전하지 어떻게 알 수 있는가?? (P-h 선도 그리는 포인트)

Avatar
kmk3022
업데이트 시간



냉동장치의 장치도로 중간냉각기가 불완전인지 완전인지 판단할 수 있는 방법이 있을까요?? 그리고 P-h선도를 그릴 떄 신경써야 하는 부분은 어느 곳인지 알고 싶습니다.

0

댓글

댓글 3개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    답변 드립니다.

    강의에서 설명드린 내용입니다.

    몰리엘 선도에서 3점이 건포화증기선에 닿아 있으면 중간냉각이 완전한 것이며

    닿아있지 않으면 중각냉각이 불완전한 것입니다.

    감사합니다.

    임재기

    0
  • Avatar
    kmk3022

    장치도만 보고는 확인할 수 없는건가요?
    문제 1번은 장치도를 확인하고 몰리에르 선도를 그리는 문제인데 몰리에르 선도만으로 중간냉각의 완전, 불완전 여부를 판별할 수 있으면 장치도만 보고 몰르에르 선도를 못그리는거 아닌가요?

    0
  • Avatar
    imjaeki
    (편집된 시간 )
    교수님

    답변 드립니다.

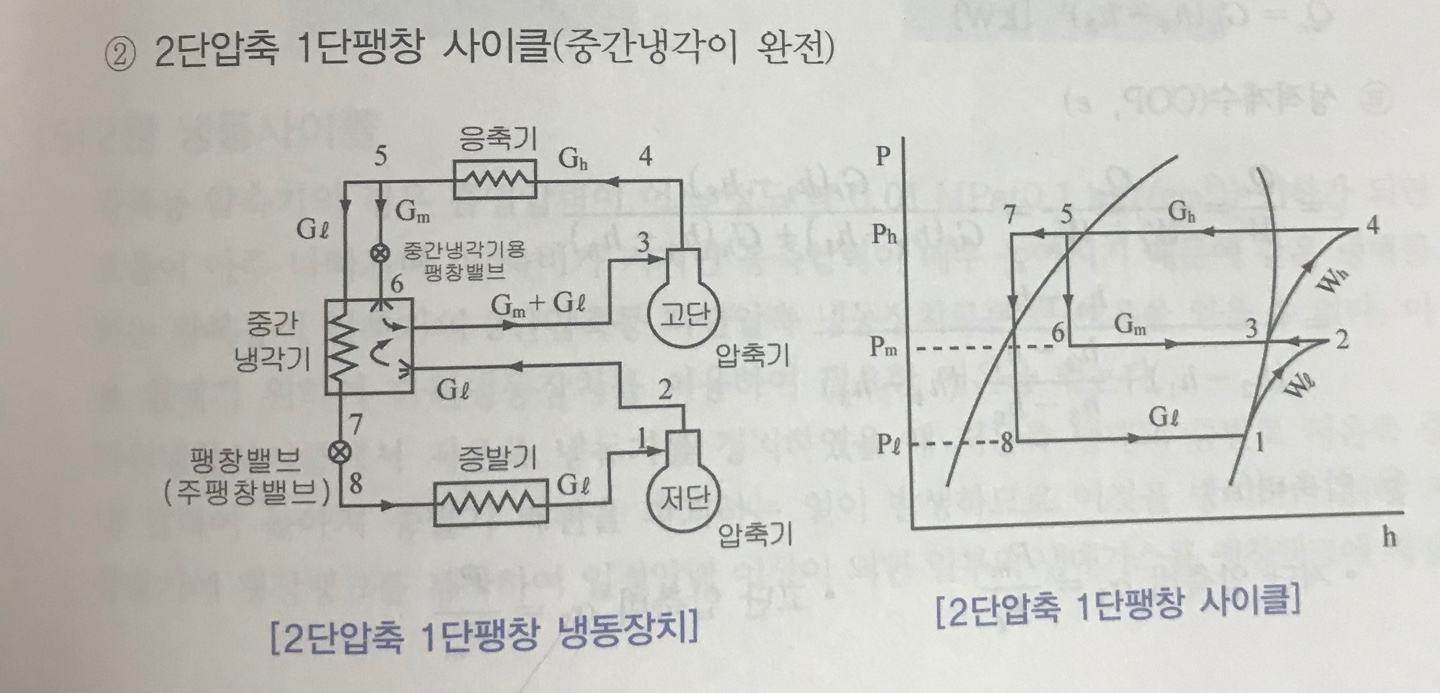

    중간냉각이 완전한 장치도는 위 그림이고(문제1번 장치도 그림과 교재의 위 그림 장치도는  같은 것입니다)

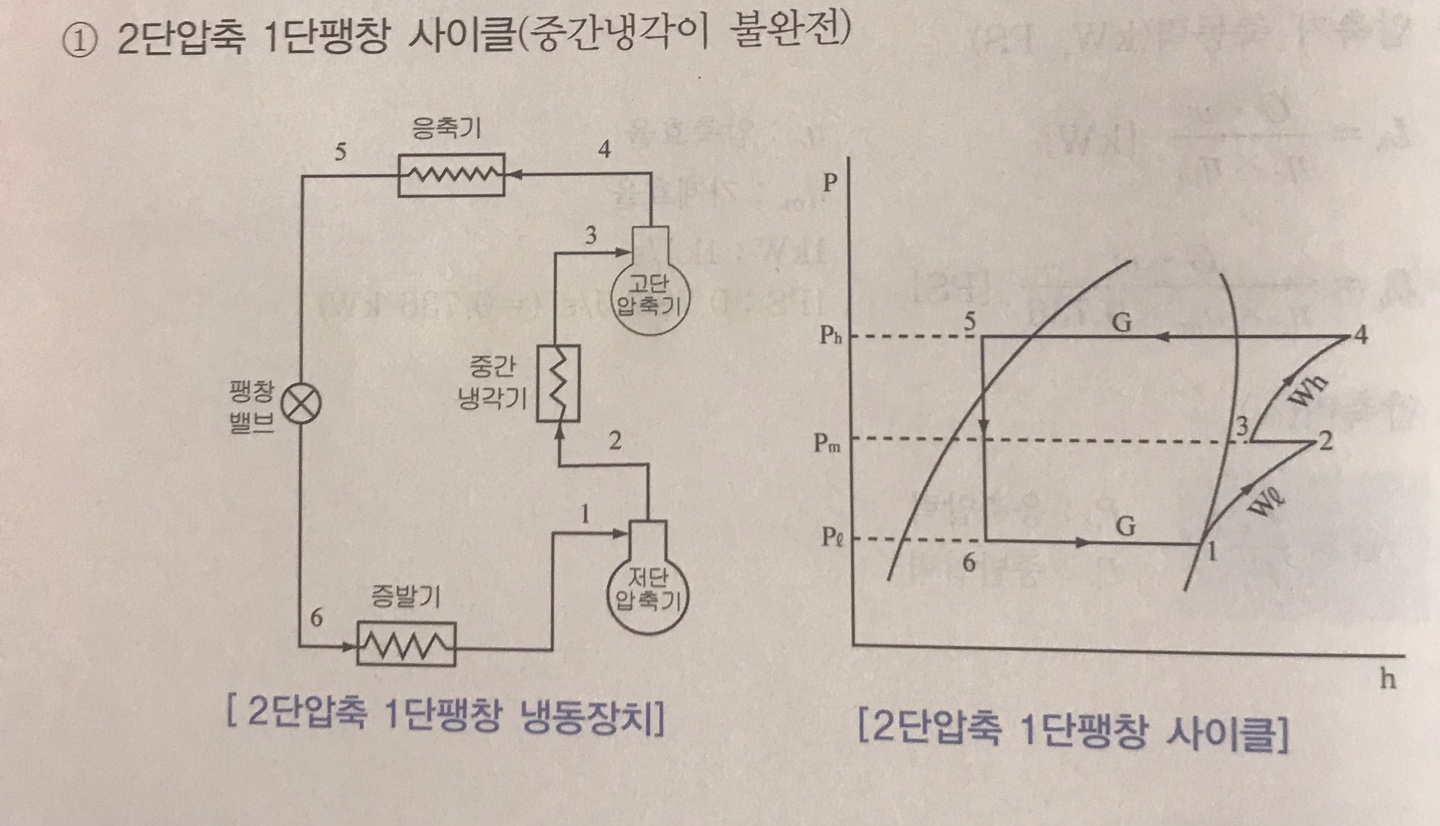

    중간냉각이 불완전한 장치도는  교재의 아래 그림입니다.

    감사합니다.

    임재기

    1
