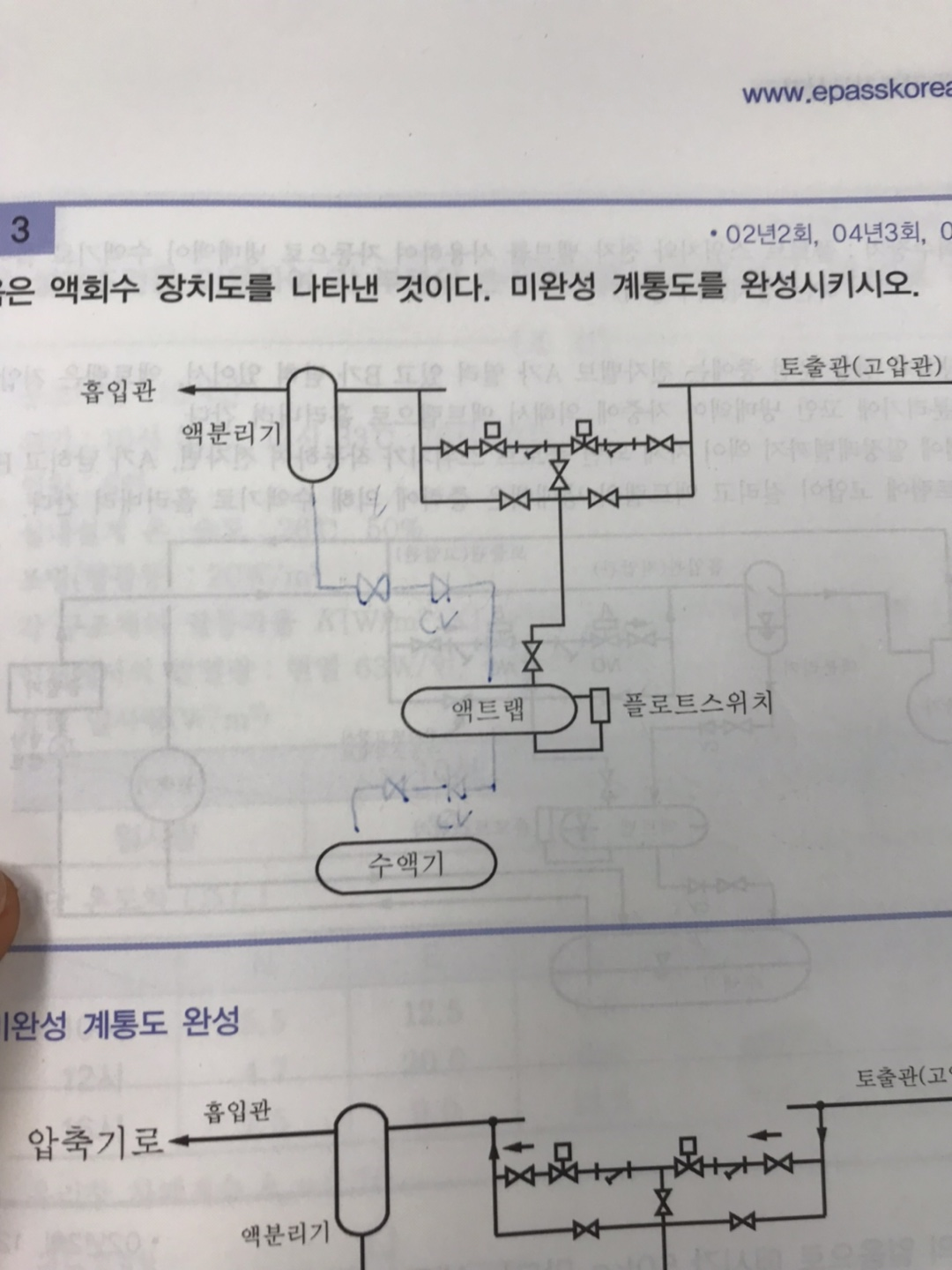

2002년 7월7일 문제3 액회수장치 계통도 kmk3022 업데이트 시간 2022년 06월 20일 02:54 공유 이런 식으로 액회수 장치도 그리면 되는지 확인해주시면 감사하겠습니다. 0 댓글 댓글 1개 정렬 기준 날짜 투표수 imjaeki 2022년 06월 20일 04:58 교수님 답변 드립니다. 교재의 그림처럼 그리면 됩니다. 다만 액분리기와 액트랩 사이와 액트랩과 수액기 사이의 수평배관에 그려있는 일반밸브와 체크밸브를 수직배관에 그려도 됩니다. 감사합니다. 임재기 1 댓글을 남기려면 로그인하세요. 원하는 것을 찾지 못하셨나요? 질문하기
댓글
답변 드립니다.
교재의 그림처럼 그리면 됩니다.
다만 액분리기와 액트랩 사이와 액트랩과 수액기 사이의 수평배관에 그려있는 일반밸브와 체크밸브를 수직배관에 그려도 됩니다.
감사합니다.
임재기
