2단 팽창에 대한 질문이 있습니다.
안녕하세요 교수님, 2단 팽창에 대해 질문이 있습니다.

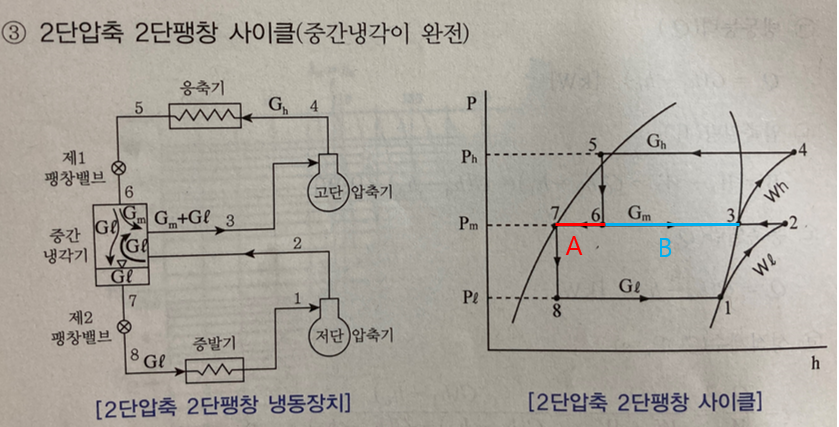

1. 아래 사진과 같이 팽창밸브를 통과한 6점의 상태는 A만큼의 기체와 B만큼의 액체의 비율로 존재하게 되는데
6에서 7로 가는 과정에서 포화액이 되게 되는데 이것은 어떤의미인건가요?
2. 6에서 3으로 가는 과정은 무엇을 의미하는건가요?
0
이패스코리아 고객센터
환불, 배송, 모바일, 수강기간
댓글
답변 드립니다.
팽창밸브를 나오면 6점이 되는데 이 때의 상태는 냉매액+냉매증기 입니다.
6점의 냉매중에서 냉매증기는 그대로 고단측 압축기로 들어 가고,
6점의 냉매중에서 냉매액은 일부가 저단측에서 중간냉각기로 들어오는 고온의 냉매가스와 열교환하여 고온의 냉매가스를 건포화증기 상태까지 냉각시키고 자신은 증발하여 고단측 압축기로 흡입됩니다.
그리고 나머지 냉매액은 7점에서 팽창밸브를 거처 증발기로 들어가게 되는 것입니다.
감사합니다.
임재기
