2007년 1회 문제2번 질문있습니다.
안녕하세요 교수님,

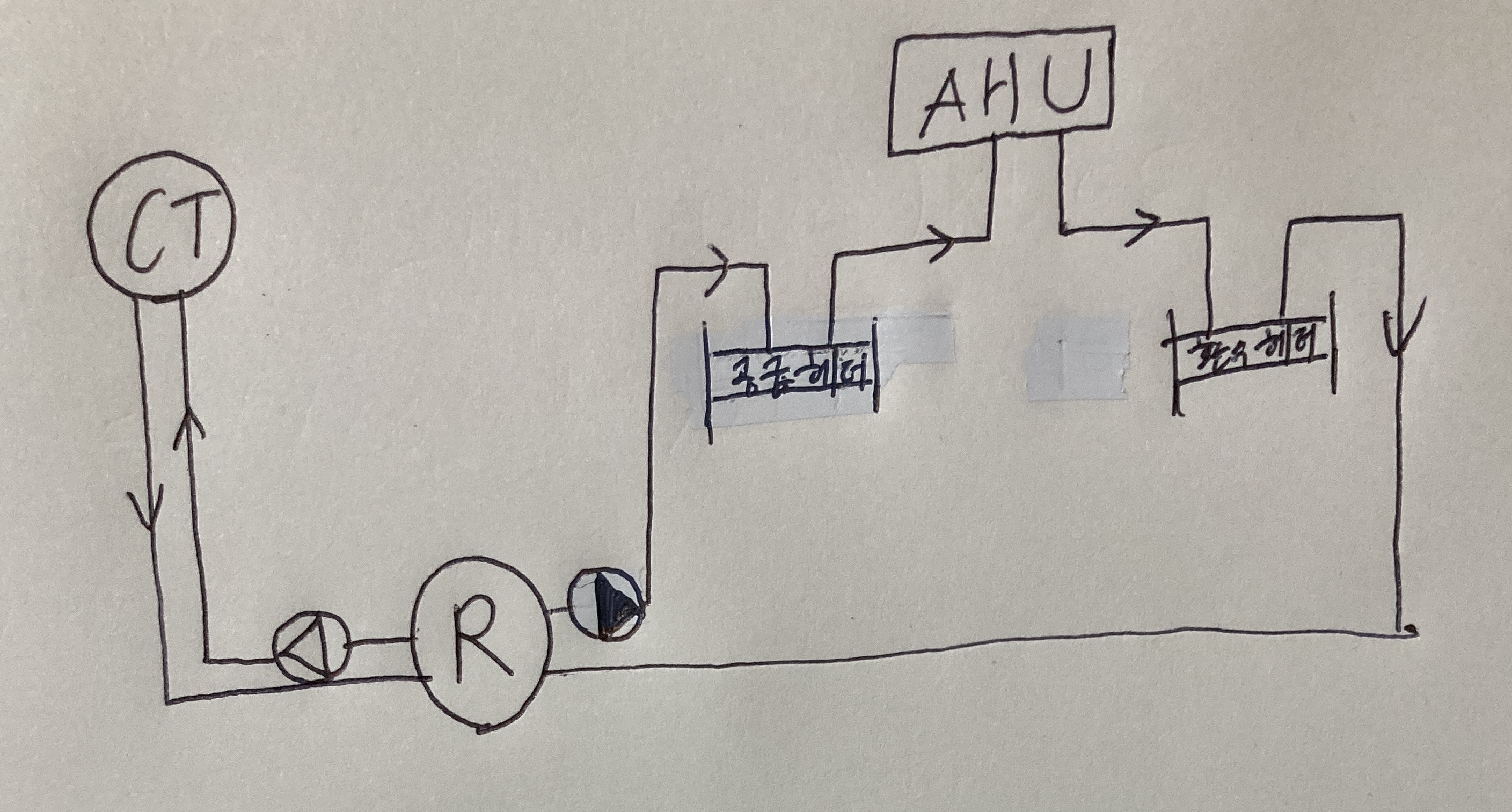

이번 2회차에 이 문제와 똑같은 문제가 나왔는데요 저는 답안작성을 아래와 같이 그렸습니다.
걸리는 부분은
1. 저는 아래와 같이 냉각수 펌프, 냉수펌프를 냉동기 출구 배관에 그렸는데 이 방법은 틀린 방법인가요?
책의 답안에서는 냉동기 입구 배관에 설치했습니다.
2. 저는아래와 같이 헤더 배관을 헤더 위쪽으로 들어가서 나가는것으로 그렸는데 이 방법이 틀린 걸까요?
책의 답안에서는 헤더 아래쪽으로 들어가서 위로 나가게 되어있네요
감사합니다.
0
댓글
답변 드립니다.
냉각수펌프 와 냉수펌프의 위치를 냉동기 입구 배관에 그리는 것은 응축기와 증발기에 가압하여 열교환이 잘되게 하기 위한 것이며 일반적으로 많이 사용하는 설치 위치 입니다.
그러나 질문하신 것처럼 설치해도 작동하는데 문제가 없으므로 틀렸다고 할 수는 없습니다.
헤더 배관은 질문하신 것처럼 실제로 설치되고 있으므로 잘 그리신 것입니다.
감사합니다.
임재기
