직접팽창형 중간냉각기 질문있습니다.
안녕하세요 교수님, 이번 2회차에 '직접팽창형 중간냉각기'의 배관에서 괄호에 들어갈 올바른 부품을 적어넣는것이 였는데요 아래 그림과 달리 실제 문제에서는 예를들어 1.고단압축기, 2.저단압축기,3.고압수액기 처럼 각 부품에 번호가 나열되어있고 괄호에 해당부품 번호를 기입하는것이였습니다. 하지만 질문 편의상 괄호에 직접 부품명을 적어 놓겠습니다.(문제에서 나열된 부품은 10가지 정도 되었습니다. 제가 기입한 정답외에 다른 부품은 기억나지가 않습니다.)
1.궁금한것은 '직접팽창형 중간냉각기'는2단압축 1단팽창에서 중간냉각이 완전한경우의 형태인가요?

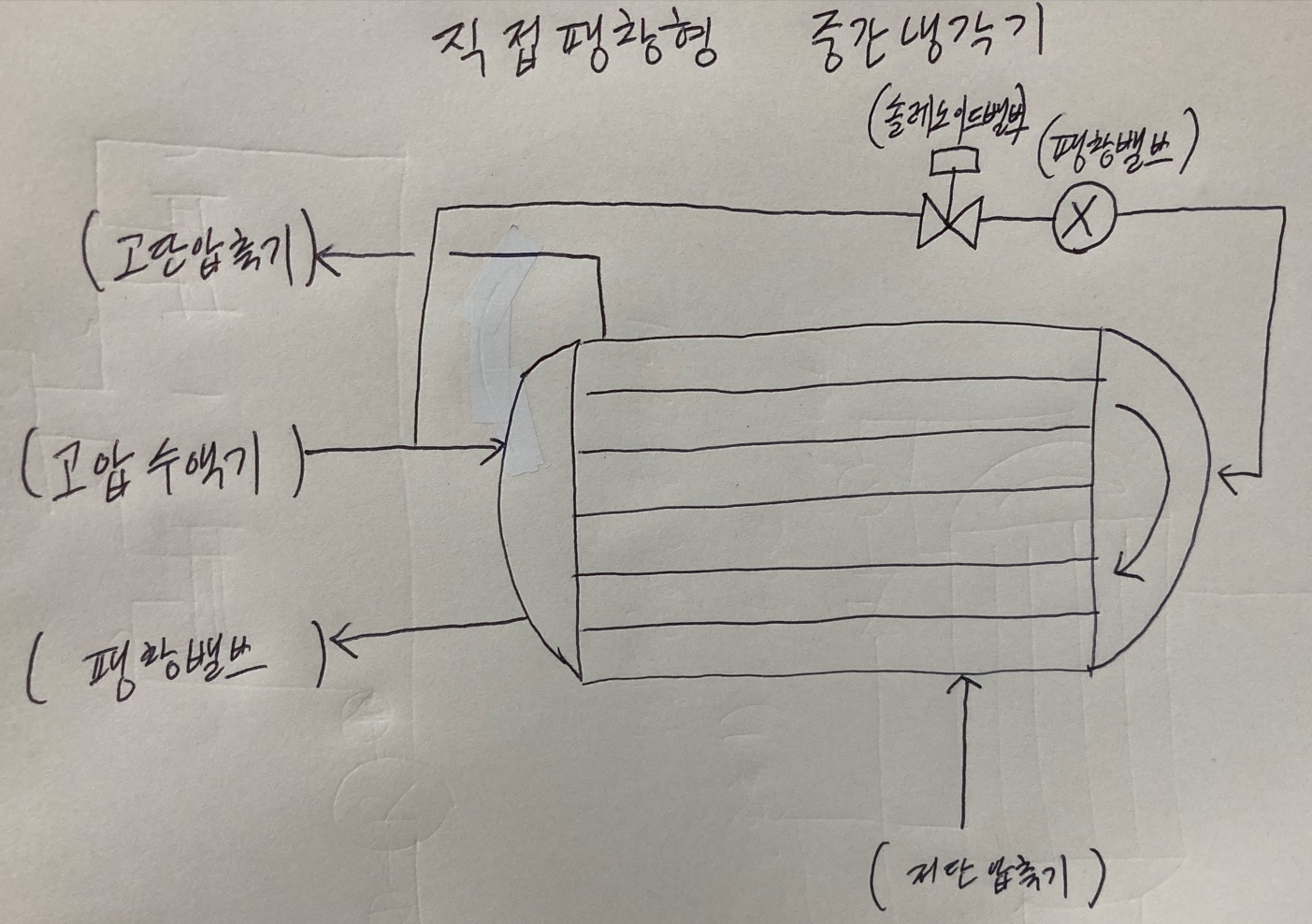

2.아래와 같이 괄호에 넣으면 맞을까요?
0
댓글
답변 드립니다.
1. '직접팽창형 중간냉각기'는 2단압축 1단팽창에서 중간냉각이 완전한경우의 형태에 해당합니다.
2.잘 그리셨는데 질문에 올리신 답 중에 (팽창밸브)를 정답처리 할 지 모르겠습니다.책에는 (증발기)로 되어 있어서요...
그런데 팽창밸브를 거쳐야 증발기로 갈 수 있기 때문에 팽창밸브라고 답을 해도 정답처리 될 수도 있다고 생각됩니다.
감사합니다.
임재기
어느 책에 이 그림이 있는건가요 교수님?
답변드립니다.
냉동공학(홍성은),냉동핸드북(기초편),냉동공조기술, 표준냉동공학 책에 수록되었습니다.
감사합니다.
임재기
