실기 이론강의 10강 질문드립니다

Avatar
suntjdtn





  • 과정명: 공조냉동기계기사 실기

  • 강사명:  임재기

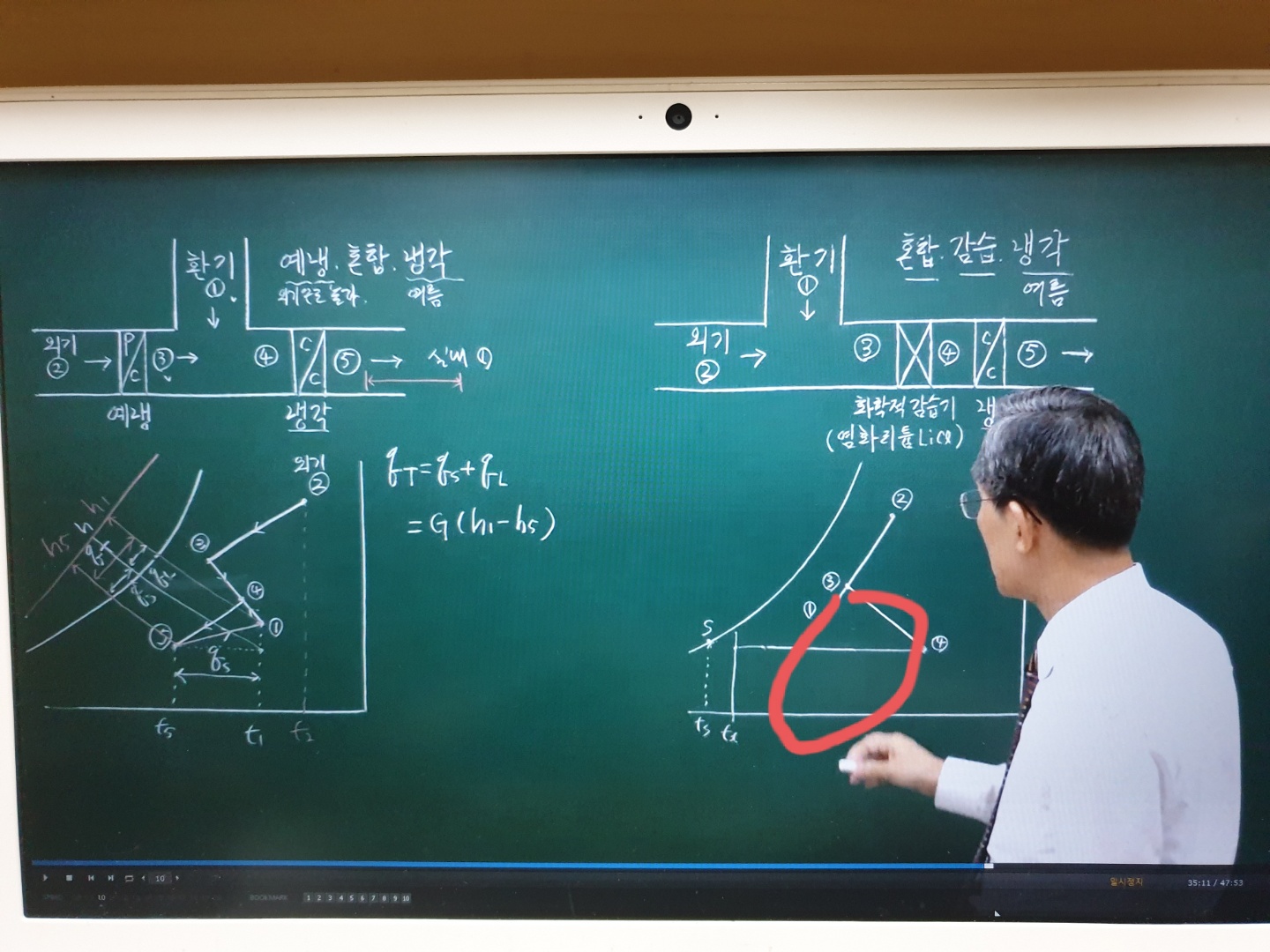

냉각코일을 거쳐 4->5로 이동할때 냉각기표면온도가 공기 결로점보다 높아서 그래프가 수평으로 변화한다고 말씀하셨는데 다른 상태변화 그림에서는 포화선에 닿지않아도 냉각시 기울어진 모습을 보였는데 어떻게 다른지 이해가 되지않습니다

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    (편집된 시간 )
    교수님

    답변드립니다.

    냉각시 선이 기울어졌다면  냉각기 온도가 그 공기의 결로점 온도보다 낮다는 것이며,  냉각기를 통과하는 공기중에서 일부는 냉각기 표면에 닿아 결로가 생겼고, 일부는 결로가 생기지 않고 통과했는 데 결로가 생긴 공기와 결로가 생기지 않은 공기가 합쳐진 점의 온,습도가 최종 온,습도가 되는 것입니다.  따라서 전체 공기에서 보면 공기선도의 포화선에 닿지 않아도 냉각시 기울어진 모습으로 나타나는 것입니다

    자료실에 실기 기출문제 정정 및 실기교재 정오표를 올려 놓았습니다.  참고 바랍니다.

    감사합니다.

    강사 임재기
