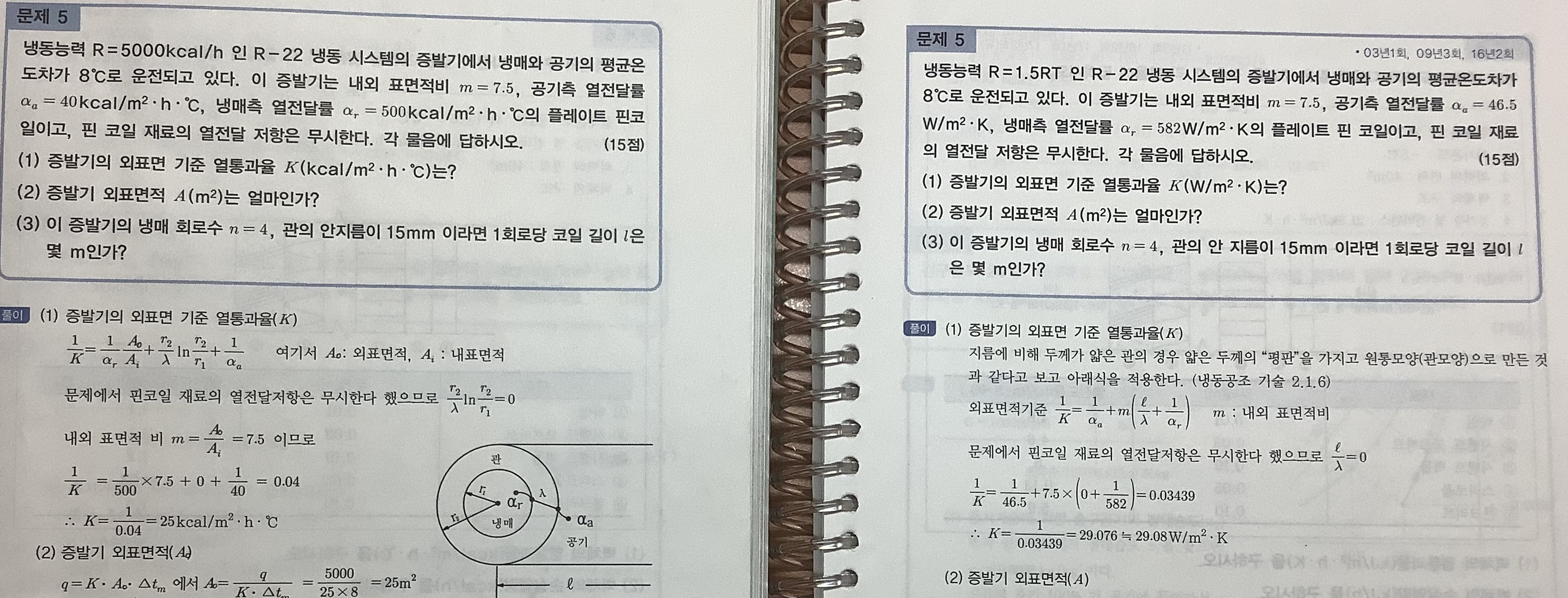

16년 2회차 문제 5. 구(공학단위)책과 신(si)책의 (1)번 문제 풀이공식의 의문점
1. (1)번 문제 풀이식이 구책과 신책이 다른 이유는 구책에서는 원통에서의 외표면적 기준 열통과율을 구해서이고, 신책(si)에서는 원통이지만 내경과 외경의 차이가 커 평판으로 가정하여 평판의 열통과율의 사용해서 두 풀이공식이 달라진건지 궁금합니다. (두 식이 달라진 점이 궁금합니다.)
2. 이 문제에서 원통에서의 열통과율 공식이 아닌 평판?에서의 열통과율 공식을 쓰기 위한 키워드(핵심용어) 등 무얼 가지고 구분해야 할까요?
0
댓글
답변드립니다.
좋은 질문입니다.
처음에는 증발기의 냉각코일이 원형이므로 당연히 원통형 열전달식을 적용하는 것이 맞기 때문에 원통형 열전달식을 적용했습니다.
그런데 냉동공조기술 책에 냉각코일의 관두께가 얇기 때문에 평판의 열전달식을 적용하는 관계식이 소개 되어있는 것을 알게 되었습니다.
저보다 학식이 풍부한 분들이 출제를 한다고 볼 때 출제자들은 이미 위에서 말씀드린 냉동공조기술 책에 소개된 내용(평판열전달식 적용)을 알고 문제를 출제 했을 것으로 보입니다. 따라서 교재의 내용을 수정하게 되었으며, 2020년도에 시이트 게시판 자료실 또는 실기 강의자료에 올려 수정된 풀이내용을 올려 놓았습니다.
그런데 결과를 보시면 아시겠지만 답은 같은 값이 나옵니다.
앞으로 냉각코일의 경우 특별한 언급이 없는 한 평판 열전달식을 적용하는 것이 맞다고 판단됩니다.
감사합니다.
강사 임재기
