피스톤 배출체적 질문

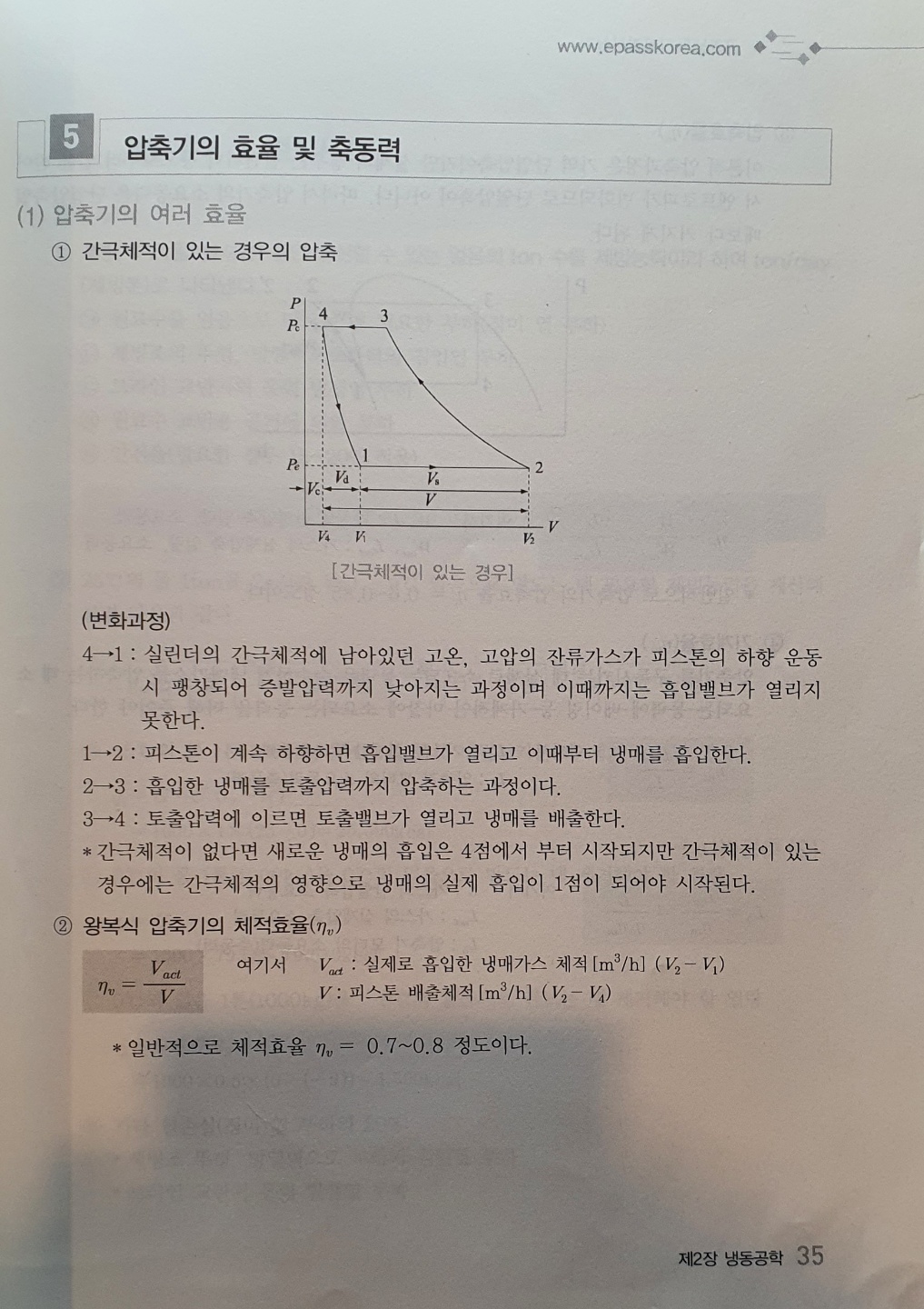

2020실기 교재에 체적효율 설명하는 35page를 보면
체적효율의 분모에 '피스톤 배출체적'이 들어간다고 하는데
피스톤 배출체적을 왜 하사점에서의 체적(V2)에서 상사점에서의 체적(V4)를 빼서 구하는 건가요?
피스톤에서 냉매가 빠져나가는 구간은 교재에도 적혀있다시피 3점 > 4점 이지 않습니까? 그럼 이 과정에서의 부피변화가 배출체적 아닌가요?
2점 > 3점 과정은 토출밸브가 닫혀있는 상태에서 압축과정이 일어나는 구간이니깐 이 과정의 체적변화는 피스톤의 배출체적에 포함되어서는 안될 것 같다는 생각에 질문드립니다.
피스톤 배출체적을 V3-V4로 간주하지 않는 이유 설명 부탁드립니다.
0
댓글
답변드립니다.
피스톤 배출체적이란 피스톤 형상이 차지하고 있는 체적을 말합니다.
즉, 피스톤 실린더의 행정길이 만큼이 피스톤 배출체적인 것입니다.
그렇게 피스톤 배출체적을 정의하고 체적효율을 정의한 것입니다.
감사합니다.
강사 임재기
답변 감사합니다
행정길이에 해당하는 행정체적이 피스톤 배출체적으로 정의한다는 것을 이해하였습니다.
교수님, 그러면 자연스럽게 궁금한점이 하나 더 생기는게 있습니다.
2014.10월 1번 문제에서 소문제(1)은
방금 질문에서 답변주셨던 것처럼 토출체적은 행적체적으로 정의한다고 하였으니
이론적 토출량은 행정체적으로 계산하여 "행정체적 * 기통수 * 회전속도" 라는 것이 이해가 됩니다.
그러나 소문제(2)에서 실제적 압축기 토출량을 구할 때, 소문제 (1)에서 구한 이론적 토출량에 체적효율을 곱하는 이유가 무엇인가요?
체적효율은
'실제로 흡입한 냉매가스 체적 / 피스톤 배출체적'이지 않습니까
소문제(1)에서 구한값에 체적효율을 곱하면 흡입되는 냉매가스 체적이 나오는데
이를 실제적 토출량으로 간주하는 이유가 무엇인가요?
다변드립니다.
좋은 질문입니다.
실제 흡입한 냉매량(질량) = 실제 토출하는 냉매량(질량) 입니다.
물론 체적으로 계산하면 비체적이 달라 지므로 실제 흡입한 체적과 실제 토출한 체적은 달라집니다.
그러나 실제 피스톤 배출체적을 계산할 때 적용하는 비체적이 흡입시점의 비체적을 적용하기 때문에 계산에 의한 실제 피스톤 토출체적 = 실제 흡입한 피스톤 체적이 되는 것입니다.
정리합니다.
실제 흡입한 냉매량(질량) = 실제 토출한 냉매량(질량) 이며,
토출냉매 체적을 계산할 때 흡입시점의 비체적을 적용하기 때문에
실제 흡입한 냉매체적 = 실제 토출한 냉매체적과 같습니다..
감사합니다.
강사 임재기
답변드립니다.
좋은 질문입니다.
실제 흡입한 냉매량(질량) = 실제 토출하는 냉매량(질량) 입니다.
물론 체적으로 계산하면 비체적이 달라 지므로 실제 흡입한 체적과 실제 토출한 체적은 달라집니다.
그러나 실제 피스톤 배출체적을 계산할 때 적용하는 비체적이 흡입시점의 비체적을 적용하기 때문에 계산에 의한 실제 피스톤 토출체적 = 실제 흡입한 피스톤 체적이 되는 것입니다.
정리합니다.
실제 흡입한 냉매량(질량) = 실제 토출한 냉매량(질량) 이며,
토출냉매 체적을 계산할 때 흡입시점의 비체적을 적용하기 때문에
실제 흡입한 냉매체적 = 실제 토출한 냉매체적과 같습니다..
감사합니다.
강사 임재기
