장치도와 건도개념 질문입니다.

sul247

2021년 04월 21일 14:47

과정명: 공조냉동기계기사

강사명: 임재기

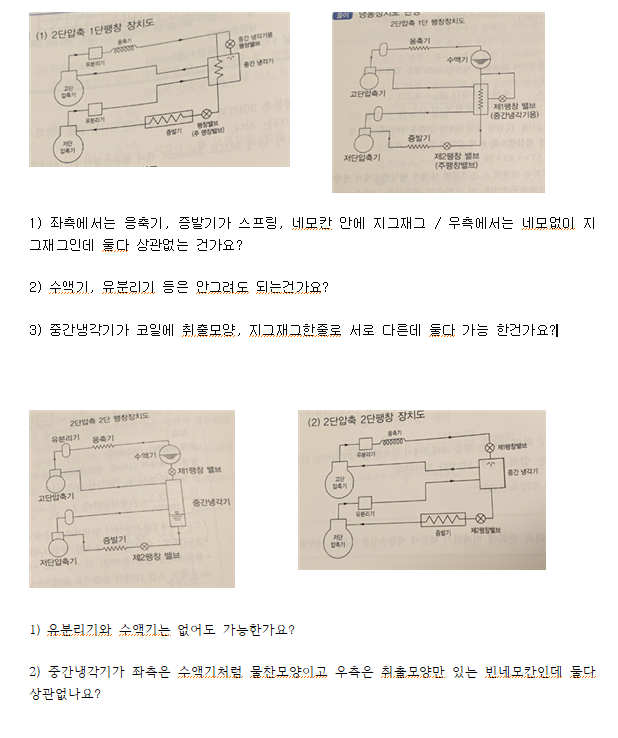

1단팽창과 2단팽창 장치도 그림에 대한 질문입니다.

0

댓글

댓글 1개

imjaeki
2021년 04월 22일 01:15

교수님

답변드립니다.

문제에서 수액기, 유분리기가 주어지면 포함시켜서 그리셔야 합니다. 만약 문제에서 주어지지 않으면 안그리셔도 됩니다.

응축기 그림이 스프링처럼 되어있거나 지그재그로 되어있는 부분도 어떻게 그리든 상관은 없는데 문제에서 주어진 모양대로 그리셔야 합니다.

중간냉각기에 물이 찬 모양은 문제에서 주어진 것이 아니므로 그려도 되고 안그려도 됩니다.

감사합니다.

강상 임재기
