18년도 1회차 문제 4번 질문드립니다

Avatar
dmldhks96





  • 과정명:

  • 강사명: 임재기



몰리엘선도 6점 냉매비율에서 Gg=h6-h8이고, Gl=h7-h6이라고 되어있는데 이해가 잘 가지 않습니다...

h7-h6부분이 증기선 쪽에 더 가까운 쪽이 아닌가요? 그런데 왜 Gg가 아닌 Gl이 되는지 모르겠습니다.

그림 a번의 6과 7사이만 봐도 액분리기에서 증기부분으로 빠져나가는 구간인것같은데, 왜 반대로 Gl이 되는건지 알고싶습니다.



0

댓글

댓글 2개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    답변드립니다.

    질문에 18년도1회차 4번이라고 하셨는데 찿을 수가 없습니다.  페이지를 써주시면 더 좋습니다.

    설명드립니다.

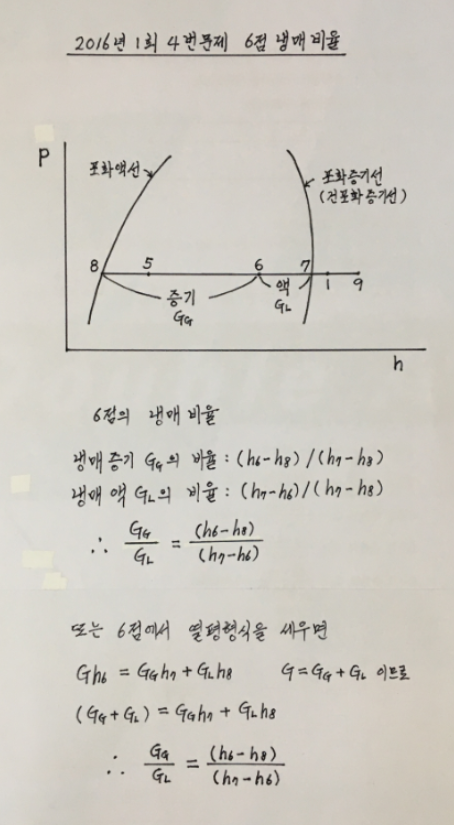

    왼쪽 포화 액선은 모두 액체입니다.  조금씩 오른 쪽으로 가면 액이 증발하여 증기가 됩니다. 포화액선과 이동한 거리만큼이 증기가 발생한 것입니다.  그러므로 포화액선과 이동 지점까지가 증기이고, 반대로 이동지점에서 건포화증기선 까지가 액이 되는 것입니다.  직접 그려보시면 확실히 이해되실 것입니다.

    감사합니다.

    강사 임재기



    0
  • Avatar
    imjaeki
    교수님

    0
