SI 단위 이론 및 문제풀이특강 5강 냉매량 공식 질문

Avatar
happywego





  • 과정명: SI 단위 이론 및 문제풀이특강 5강

  • 강사명: 임재기

09년 문제 6 풀이 하셨을때

냉매량 공식 원리가 이해가 잘안됩니다.

1. Gh=Gl+Gm 이 나오게 된 원리랑

2. Gl/Gh=고압 응축 열량/ h2-h7 나오게 된 배경이 무엇인가요?

저압 압축과정에서는 응축 과정이 없는데  고압 응축량 (h3-h5)과 h2-h5의 비로 나타내는 것이 이해가 잘 안됩니다.

감사합니다.

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    답변드립니다.

    1. Gh=Gl+Gm  여기서 Gh : 고단압축기 냉매량 ,Gl : 저단압축기 냉매량,  Gm : 중간냉각기 냉매량  입니다

    고단압축기 흡입냉매량은  저단측 압축기에서 배출한 냉매와  중간냉각기에서 나오는 냉매을 흡입합니다.  따라서 Gh=Gl+Gm 가 되는 것입니다.

    2.Gl/Gh=고압 응축 열량/ h2-h7  이 아니며, Gl/Gh=(h3-h5)/( h2-h7) 입니다.

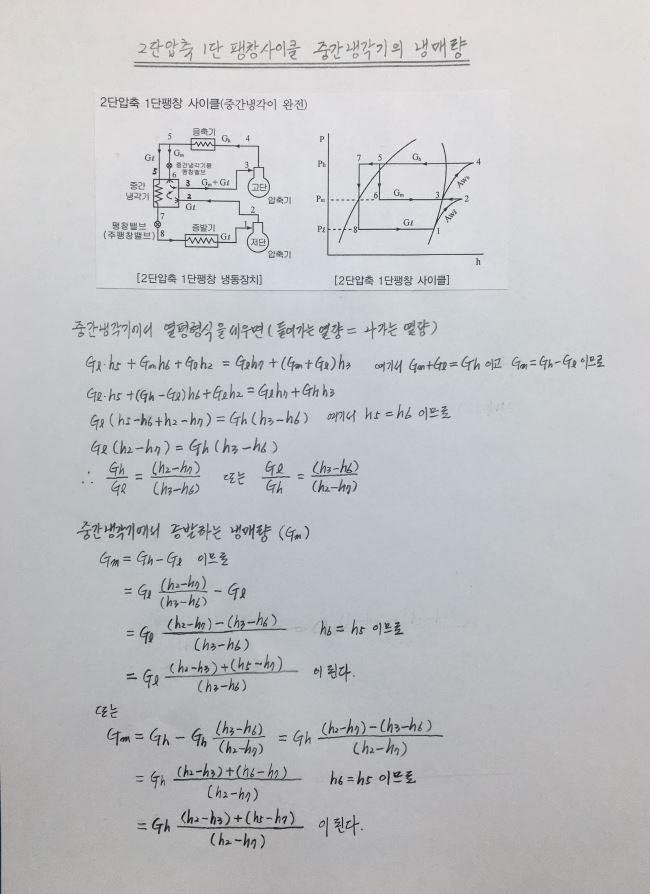

    위 공식은  중간냉각기에서 열평형식을 세워서 유도되는 식입니다.

    질문에서 마씀하신 응축열량의 비로 나타낸 식이 아님을 말씀드립니다.

    교재 31p를 참고하시면 됩니다.

    감사합니다.

    강사 임재기
