몰리에르선도문제
-
과정명: 공조냉동기계기사 16년도 1회차 4번
-
강사명: 임재기강사

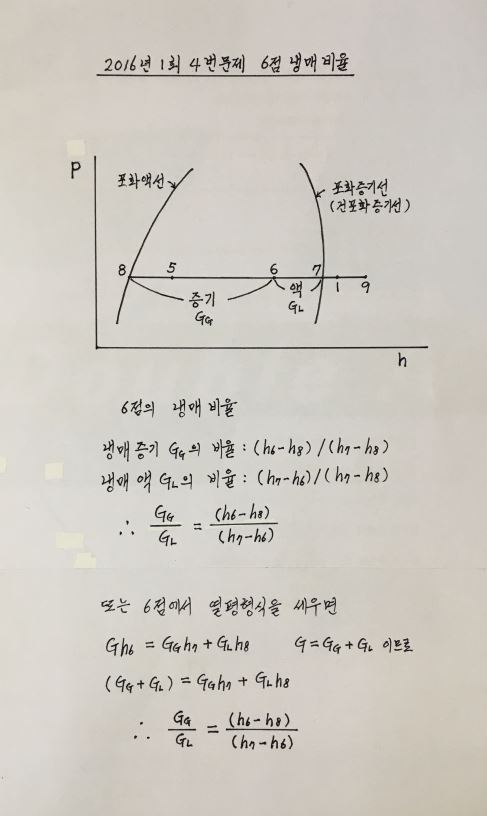

16년도 1회차 4번문제 중 6점의 냉매비율을 써서 G를 구하는 과정이 있습니다.
그 중 Gg/Gl를 구하는 부분에서 포화액선에서부터 6점까지가 왜 증기부분인지 이해가 잘가지 않습니다. 위의 장치도에서 보면 6에서 8부분은 냉매액이 내려가는 부분인데 왜 증기인지 이해가 잘가지 않습니다.
0
댓글
답변드립니다.
8점이 포화액 입니다. 8점에서 오른쪽으로 가는 만큼이 증발된 증기입니다.
따라서 8점부터시작하여 6점까지는 증기가 되는것입니다.
나머지 6점에서 7점까지는 냉매 액 상태 입니다.
8점에서 시작하여 7점이 되면 냉매액은 모두 증발하여 증기 상태가 되는 것입니다.
감사합니다.
강사 임재기
