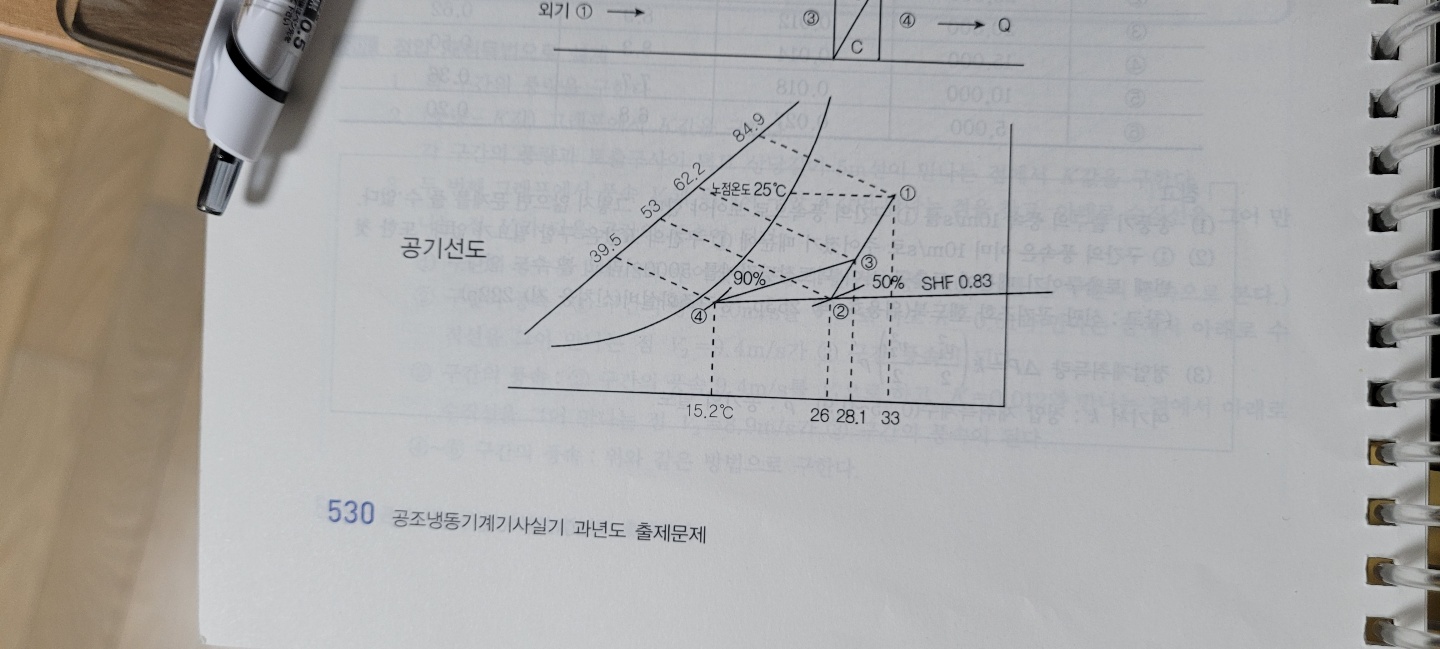

p530
p530
외기온도33도 노점온도 25도 의 위치에 대한 질문입니다.

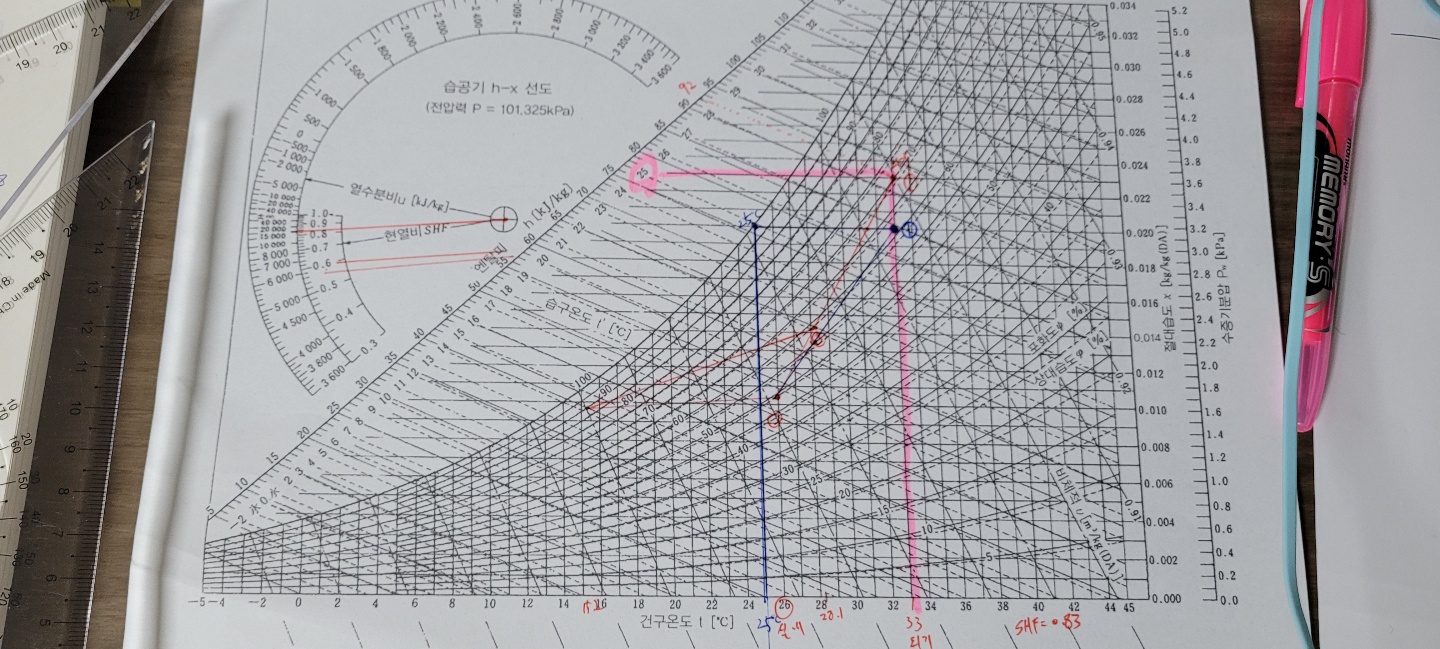

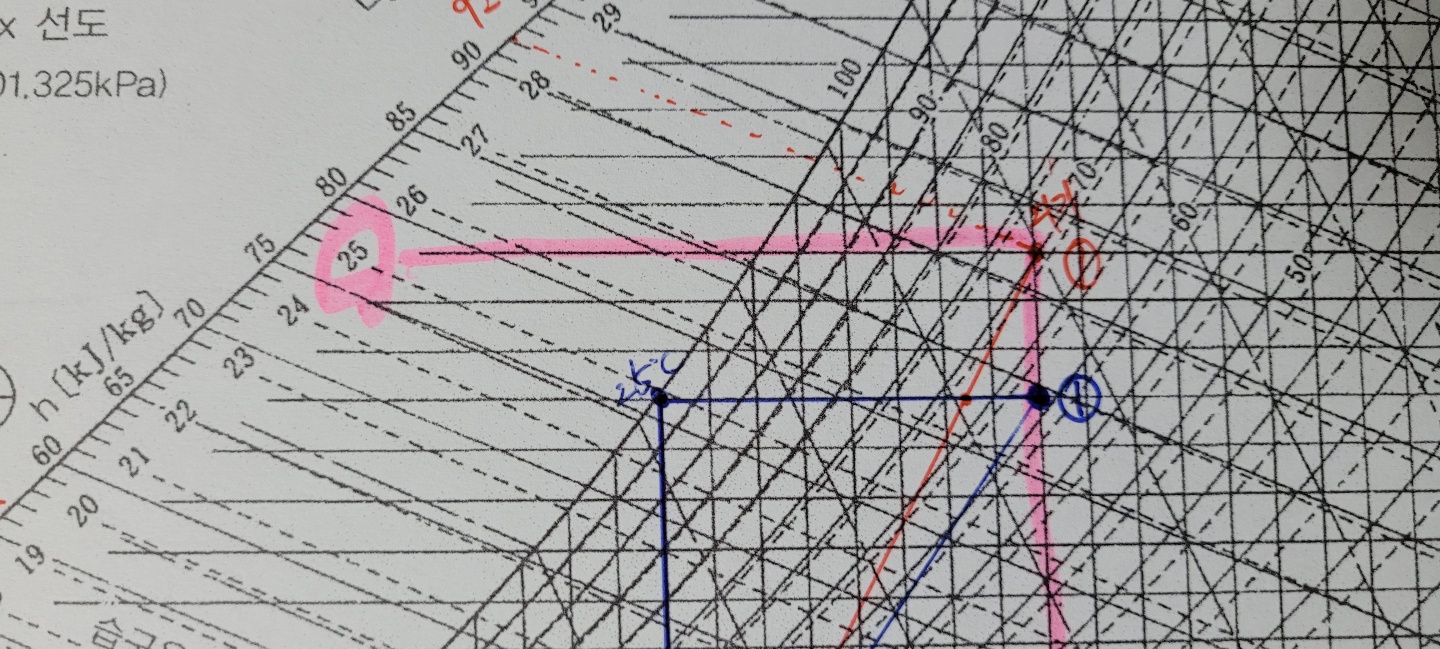

분홍색 형광팬으로 칠한부분 25라고 써있는곳 한문으로 얼음빙자가 써있는데 분홍색 동그라미 친부분이
노점온도 25가 아닌가요?
공학단위 강의 들으니 건구온도 25에서 올라가서 노점부분(상대습도의 100%부분)이 노점온도라고 하셔서
제가 파란색 펜으로 칠한부분이 강의듣고 한겁니다. 엔탈피는 교재와 조금 오차가 있는데
shf선 제 나름대로 0.83으로 그엇는데 임재기교수님이 하신거랑 차이가 좀 나는듯해요
질문1. 교재의 엔탈피 값과 유사하게 나오는건 건구온도 25에서 올라가서 노점선에서 우측으로 외기쪽
건구온도 33와 만나는 점입니다.
그럼 왼쪽의 엔탈피 말고 숫자 25는 무슨 숫자인지 알고싶습니다.
질문2 예를들어 건구온도 26도 상대습도 50%인 점에서 엔탈피를 읽을때
점선이 습구온도고 실선이 엔탈피 선인가요? 점선과 실선의 기울기가 살짝 달라서 여쭤봅니다
어떤걸 기준으로 읽어야 할지요
0
댓글
답변드립니다.
1.노점온도는 파란색점 25도가 맞습니다. 따라서 ①점은 파란색 점이 맞습니다.
분홍색 동그라미의 25도는 파란색점 25도를 연장해서 표시한 것입니다.(보기 편리하게 하려는 것입니다.)
2. 질문에 말씀하신대로 점선이 습구온도이고 실선이 엔탈피선 이 맞습니다.
감사합니다.
강사 임재기
