16년 1회 4번

Avatar
lwoyvhe
계통도에서 액분리기에서 7번과 8번이 분리되는데요 그래프를 보면 8번쪽이 포화액선과 가까운데 증기이고 7번쪽이 건포화증기선쪽인데 액으로 구분되는지 강의보다 궁금해서 글을 올립니다
0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    답변드립니다.

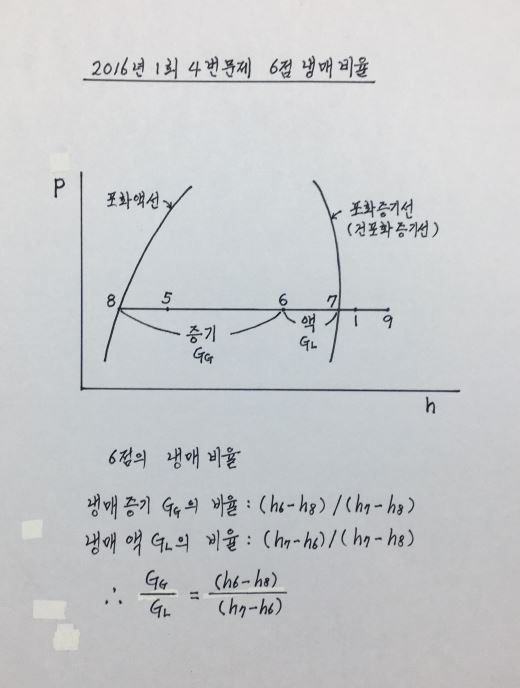

    냉매액과 냉매증기의 비율은 서로 반대 입니다.

    포화액선이 8점입니다. 즉 8점은 모두 액 상태 입니다.  8점에서 냉매가 증발하기 시작하면 오른 쪽으로 이동합니다. 즉 8점에서 오른쪽으로 이동한 거리는 냉매 증기입니다.  그리고 나머지는 냉매 액이 되는 것입니다.

    즉, 8점과 가까운 곳이 냉매증기가 되는 것입니다.  즉, 냉매액과 증기는 서로 반대입니다.

    감사합니다.

    강사 임재기
