공조냉동기계기사 실기 19년도 3회차 문제 12번 질문입니다.
-
과정명: 공조냉동기계기사
-
강사명: 임재기 강사님

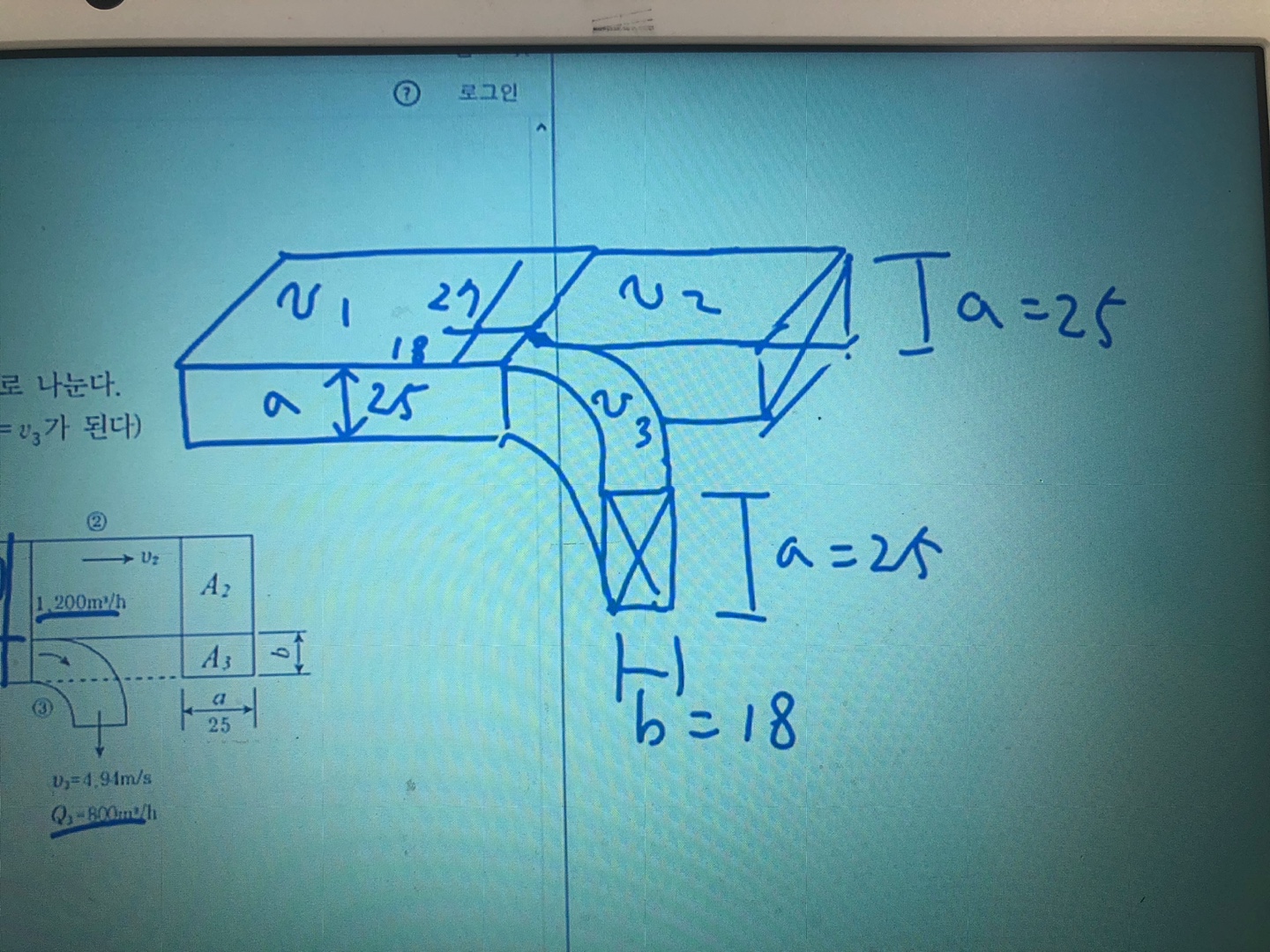

아래 분기부의 x값을 구할 때, a와 b값을 구분해서 대입하여야 하는데, 강사님 풀이과정을 보면
a는 장방형덕트의 단변 25mm로 하셨고, b는 장방형덕트의 장변 45mm를 기준으로 풍량비례식으로 18mm라고 구하셨는데, a를 장변으로 보고 b를 단변으로 보면 계산값이 완전히 달라지는 것 아닌가요?
풀이하실때 a와 b를 어떻게 장변/단변으로 구분하시고 풀이하신건지 궁금합니다.
0
댓글
답변 드립니다.
이 덕트의 규격이 45 X 25인데 질문하신 것처럼 25길이에서 분기 할 수도 있습니다.

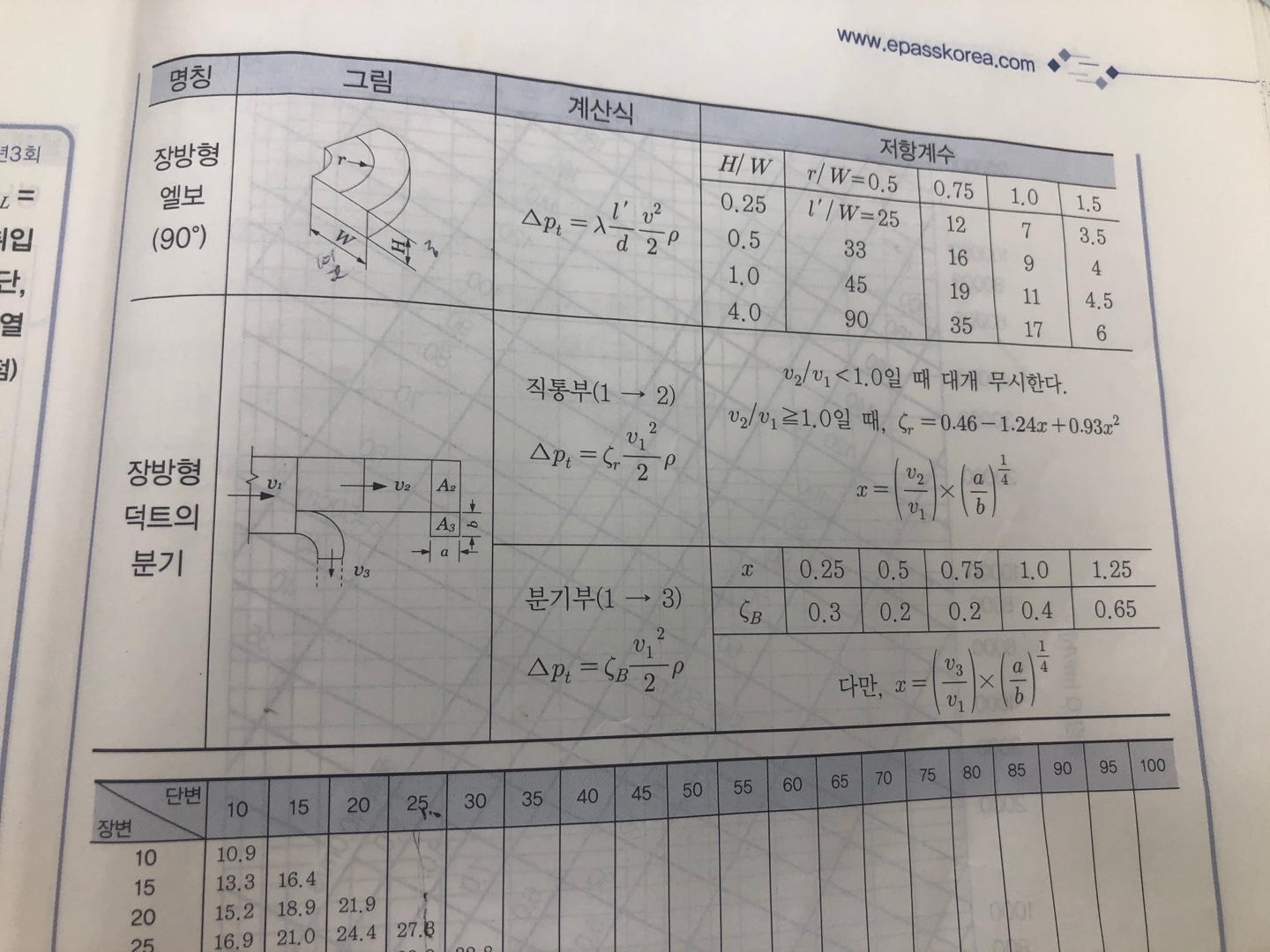

833p 장방형덕트의 분기 그림에서 A2의 직사각형을 볼 수 있는데 이그림을 보시면 45에서 분기했다는 것을 알 수 있습니다.
또한 특별히 또는 어쩔 수 없는 경우가 아닌 경우는 45길이에서 분기하는 것이 상식 입니다.
25길이에서 분기하는 것은 마찰손실값이나 덕트를 만드는 재료비 등에서 손해 이기 때문입니다.
감사합니다.
강사 임재기
