2006년 3회, 2007년 1회 문제7번 질문있습니다.
- 2006년 3회 문제3번
팽창 탱크의 높이를 구하는 문제에서 B점의 압력은 h+15 였습니다.
여기서 15m 구간을 거쳐서 내려오므로 배관 마찰 손실 수두를 빼줘야 하는게 아닌가 궁금합니다.
밑의 (2)펌프의 양정을 구할 때 E-F 구간의 내려오는 구간의 배관 마찰 손실 수두를 포함 했기에
헷갈려서 질문드립니다!
- 2007년 1회 문제7번

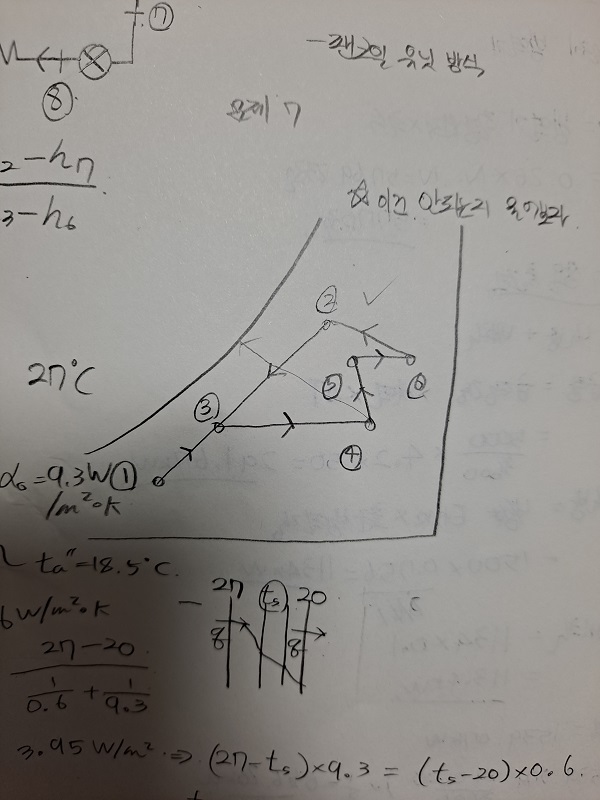

4번에서 5번으로 갈 때 과도하게 가습되는 것이아니라 조금만 가습되어서 결과적으로 아래 그림처럼 공기 선도선이 겹치지 않게 그려도 정답으로 인정이 될까요?
- 서술형 정답 기입
문제에서 "팬 코일 유닛 방식을 설명하시오" 같은 문제가 나오면 서술형으로 작성을 해야하는데
교재의 서술형 답안은 너무 길어서 다 작성하기가 힘듭니다. 적정 분량이 어느정도 되나요?
- 표에 기입하는 정답란
간혹 표에 정답을 기입하게끔 되어있는 문제가 있습니다. 덕트 유량, 치수 기입 등 이러한 문제를 풀 때는
따로 풀이를 적는 란이 실제 시험지에 있나요? 없다면 단순히 표만 작성하면 되는건가요?
감사합니다
0
댓글
답변드립니다.
1. 팽창 탱크에서 B점까지의 물은 항상 정지 되어 있습니다. 따라서 속도에 의한 배관 마찰 손실 수두는 없는 것입니다.
2. 질문의 그림에서 ②-③ 의 길이가 ①-③의 길이보다 2배정도 길게 되어있는데 이런 경우는 아주 특수한 경우입니다. 이경우는 외기도입량이 환기(실내공기의 환기)량보다 2배가 많다는 것이므로 특수한 공장등에서 있을 수 는 있겠으나 일반 공조에서는 없는 경우입니다
일반적인 공조는 ②-③ 의 길이가 ①-③의 길이의 1/2 정도 입니다. 그리고 실제 가습을 할 때 질문하신 것처럼 아주 조금만 가습하는 경우는 없습니다. 실내 습도를 맞출려면 충분한 가습을 해야 하기 때문입니다. 따라서 질문하신 것처럼 선도를 그리면 오답처리되거나 많은 감점을 받을 것으로 생각됩니다.
3.장비의 개념설명은 전부 쓰셔야 하며, 장점과 단점도 1~2개는 쓰시는 것이 좋습니다.
4.표에 기입할 값을 계산하는 과정을 꼭 쓰셔야 합니다. 풀이를 적는 란이 주어집니다.
감사합니다.
강사 임재기
