2001.11.4 1번 문제 질문입니다.
-
과정명:
-
강사명:
- Q: 몰리에르선도의 책 답과 올려주신 자료에서 8번과 7번은 이해가 가지만 1번이 이해되지 않습니다.

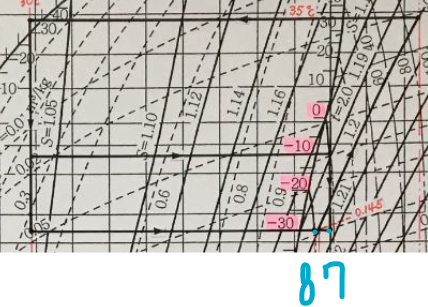

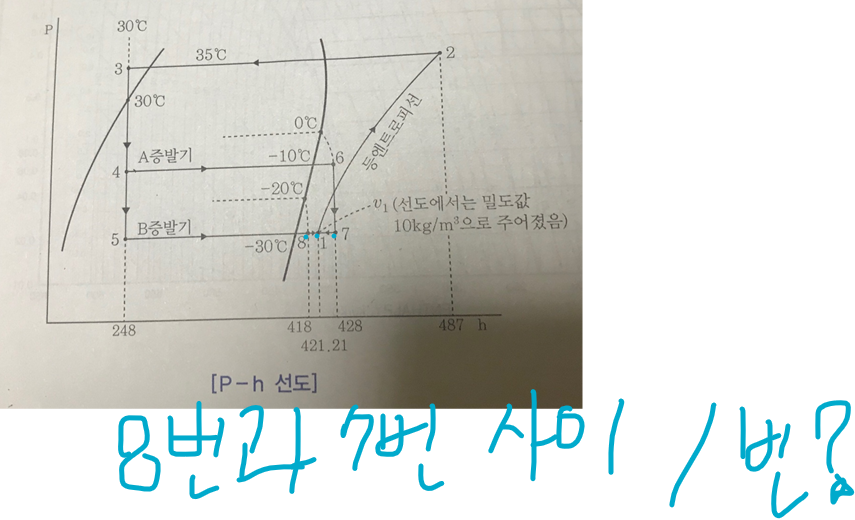

- 올려주신 자료에서는 8번에서 등엔트로피 선을 그은 것같은데, 책자료에서는 1번에서 등엔트로피 선을 그었습니다. 책에서는 선도에서 밀도가 10으로 주어졌다고 하는데, 그리다 보면 밀도값이 10이 되기는 하지만, 문제에서 주어지지도 않았습니다. 어떤 기준으로 1번 점을 찍어야하는지 알 수 있을까요??
0
댓글
안녕하십니까?
1.강의자료에 오려놓은 자료가 작아서 8점이 압축기 흡입점 처럼 보이는 것입니다.
조금 확대해서 보시면 압축기 흡입점은 1점인 것을 확인할 수 있습니다.
2. 1점은 8점과 7점의 수평선 사이에 있습니다. h1을 계산에 의해 구한다음 8점과 7점의 수평선 사이에서 h1 점을 찾으면 1점 입니다. 교재 풀이에 h1 계산하는 과정을 설명해 놓았습니다.
감사합니다.
강사 임재기
