P532곡관부 손실

Avatar
shibahara





  • 과정명:

  • 강사명: 임재기

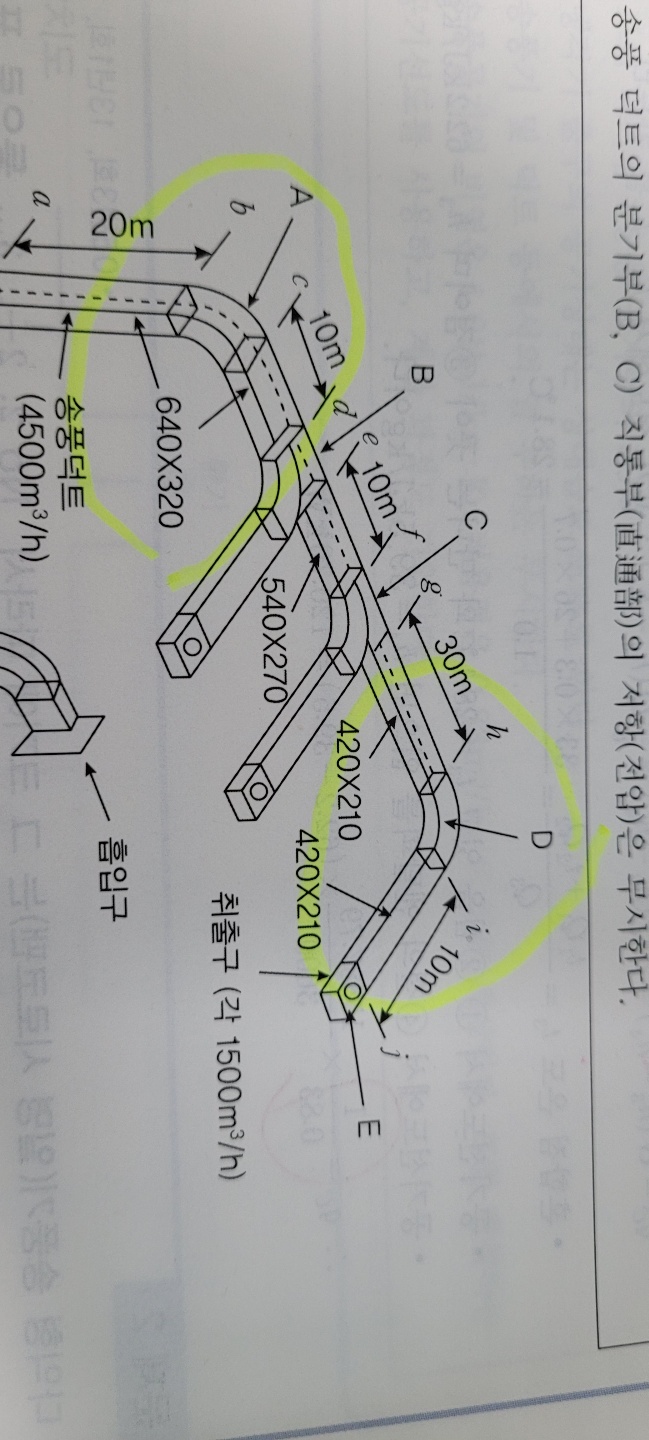

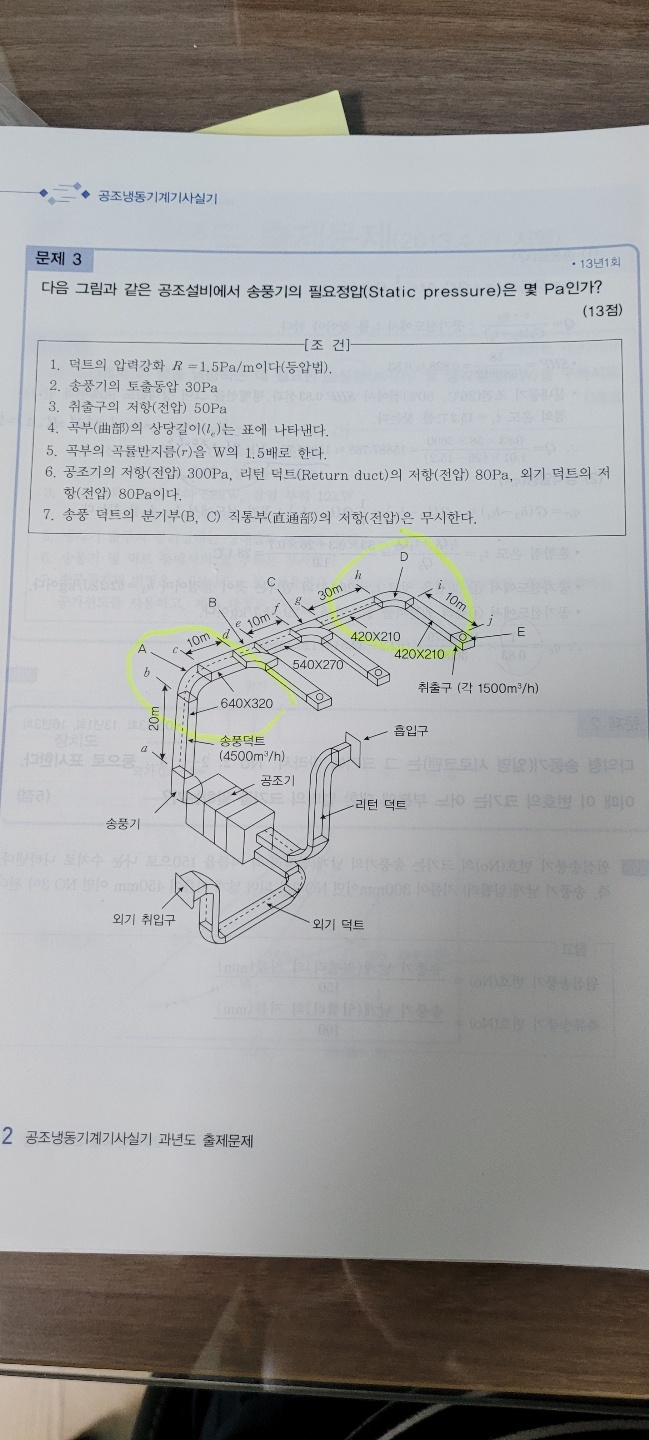

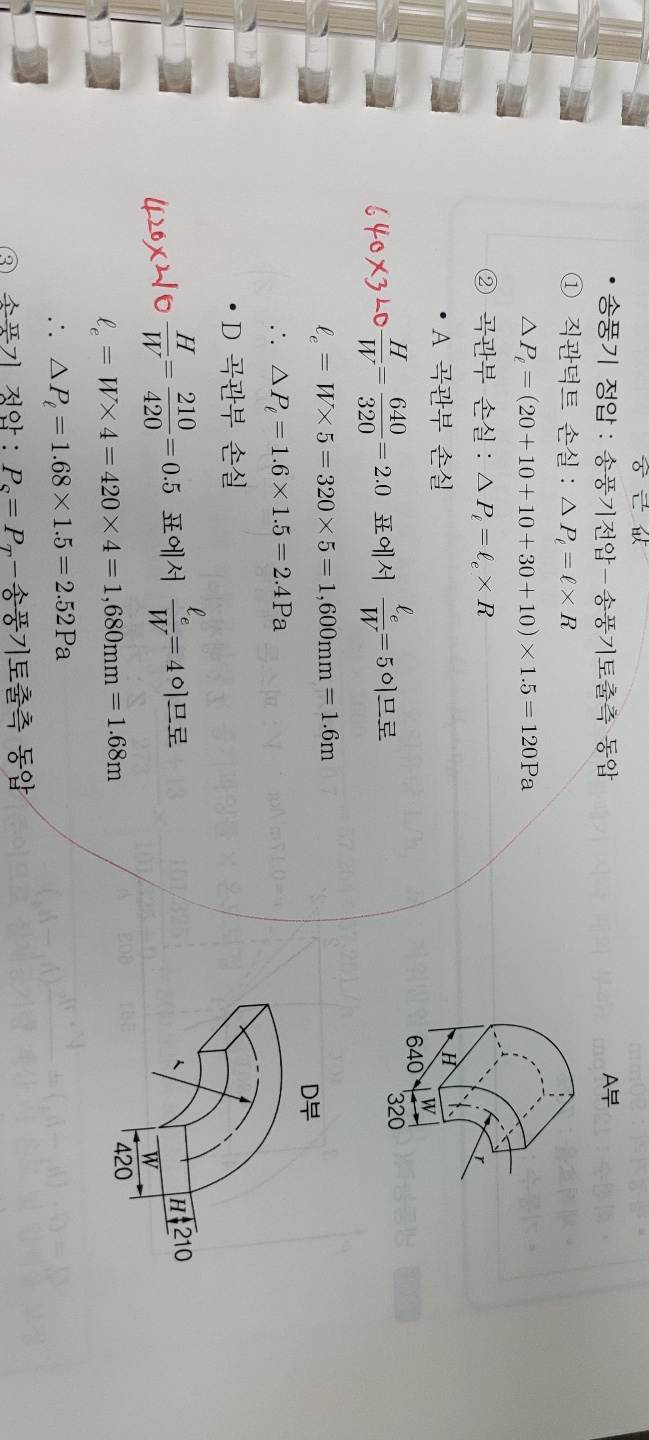

  • A곡관부 손실 640X320 H/W = 640/320 = 2
  • D곡관부 손실 420X210 H/W = 210/420 = 0.5

그림을 보면 W가 어떤걸 W라고 읽는지는 알겠습니다. 궁금한건 그럼 실제로 표시해줄때

A기준으로 표시를 한다면 도면에 D부분을 210X420으로 해줘야 하는거 아닌가요???

이런식으로 나오면 응용문제일때 D를 0.5로 읽어낼 자신이 없네요....



0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    답변드립니다.

    덕트 규격을 표시할 때 HxW로 표시해야 한다는 법은 없습니다.

    그림에서 크기가 큰 것을 수치적으로도 큰값으로 나타낸 것입니다.

    즉, 덕트 규격표시는 HxW와 무관합니다.

    주어진 수치중 큰 값이 덕트 그림에서도 큰 것의 치수인 것입니다.

    감사합니다.

    강사 임재기
