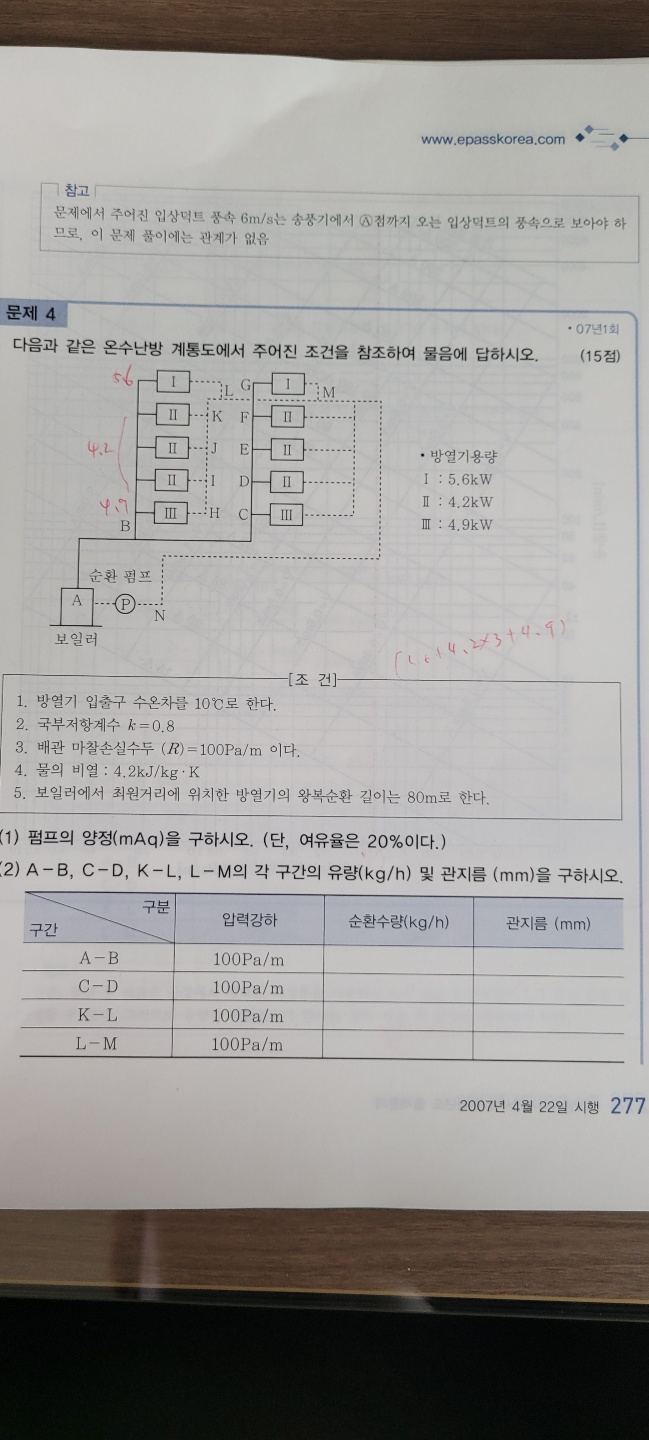

P277
- 과정명:
- 강사명: 임재기
- 관지름을 구할때 유량
- 1560kg/h - L/min 환산 26
- 1500kg/h - L/min 환산 25
- 두개다 아무리봐도 32A보다 위 아닌가요?
- 1560은 32A 보다 위는 확실한것같고 1500은 32선에 딱 맞을수도 있는것 같은데...
- 20과 30을 절반 나눠서 선 그어보고 해도... 1500까지는 32라고 읽을수 있을 것 같긴한데
- 1560은 40A가 되야 하는게 아닌가 싶습니다
- 사람에 따라 읽는게 오차가 있기도하고 제가 이패스 습공기 선도 출력해서 공부하는데
- 교재에 있는 엔탈피나 습도가 차이가 클때는 선도가 다른건가.. 하는데
- 이건 교재에 실린 표?를 이용해서 한건데 1560, 1500의 관지름이 32인건지...
질문2. 이런식으로 애매하게 읽혀서 오차가 나는 경우가 몇개 있는데
다른문제에서 지름이 교재에는 42로 읽어서 장변이 예를들어 1550 이라고 되어있는데
제 눈에는 41~41.5라고 읽혀서 장변을 확인하면 1500인 경우도 있습니다.
그래서 교재처럼 42로 읽어보려고 노력해도 상기 질문과 같이 왜 42지 하고 의아한 경우가 간헐적으로
있는데...
이렇게 관지름 오차로 인해 파생된 문제의 값 차이가 나는건 오답인가요?
0
댓글
답변드립니다.
1. 이문제를 si 단위로 바꾸면서 그래프도 si단위 그래프로 바꾸게 되면서 그래프에 오차가 생긴것으로 판단됩니다. 즉 원래의 그래프를 다시 그리는 과정에서 생긴 오차 일 수 있습니다.
결론적으로 질문자 께서 읽은 값이 맞습니다. 그리고 시험에서는 시험장에서 주어진 그래프로 읽어서 답을 써야 합니다.
공부하시는 분들이 혼란스럽지 않도록 좀더 정확한 그래프가 교재에 실리도록 하겠습니다.
2. 덕트의 경우 애매한 부분은 사람마다 읽는 값이 다르므로 채점관도 알고 채점합니다.
덕트 그래프도 관의 그래프와 마찬가지로 si단위 그래프를 다시 그리는 과정에서 오차가 생긴 것입니다. 덕트 그래프도 정확한 그래프가 실리도록 하겠습니다.
si 단위 그래프를 올리면서 오차가 생긴것에 대해 사과드립니다.
감사합니다.
강사 임재기
