2018.04 흡수식 냉동기 질문

Avatar
cocol02

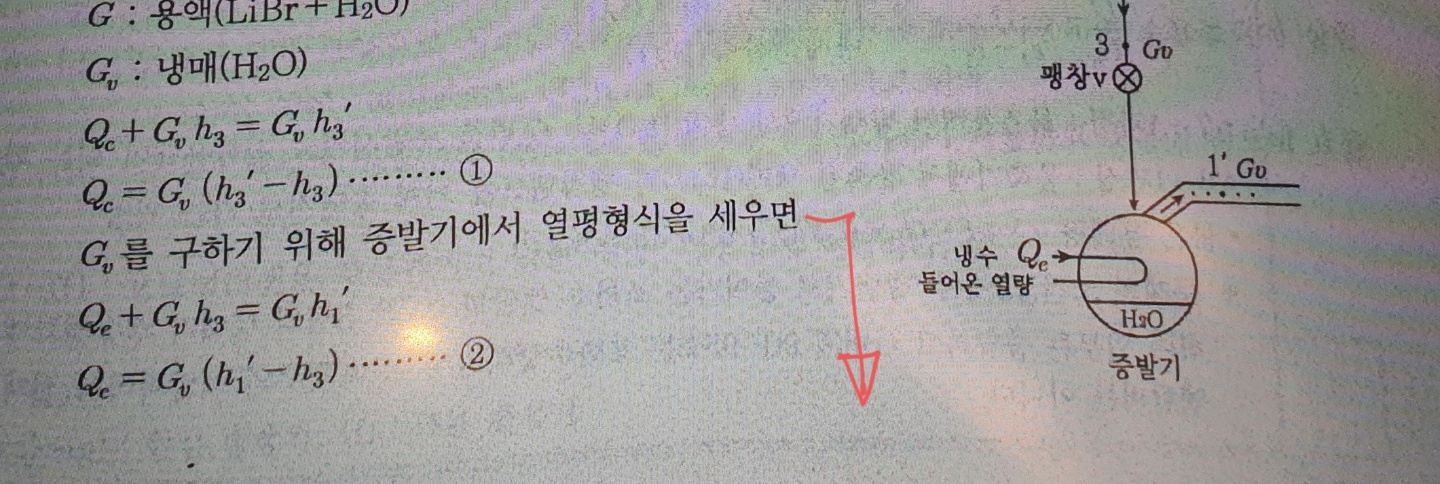

2018 4월 문제 13번, 증발기에서 열평형식 세우는 것에 질문드립니다.

풀이에서는 증발기로 들어오는 엔탈피를 h3 으로 간주했습니다.

문제 조건에는 엔탈피 h3이 팽창밸브를 지나면 h1으로 된다고 나와 있는데, 왜 h1을 안쓰시고 h3를 쓰신건지 이유가 궁금합니다.

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    답변드립니다.

    문제를 잘 읽어보시면 질문하신 것처럼 엔탈피 h3이 팽창밸브를 지나면 h1으로 된다고 나와 있는 것이 아닙니다.

    강의에서도 설명드렸듯이 증발기로 들어가는 냉매는  냉매액(포화수)+냉매증기의  혼합체입니다.  이중에서 냉매액(포화수)의 엔탈피가 h1 이라는 것입니다.

    만약 h1을 적용하면 냉매량이 1kg이 못됩니다.  따라서 증발기로 들어가는 전체냉매량을 적용해야 하는데 전체냉매량(혼합체)의 엔탈피는h3입니다.  팽창밸브 통과 전후의 엔탈피는 동일합니다.

    감사합니다.

    강사 임재기
