오늘시험본 21년도 1회차 배관도 문제 질문드립니다...
안녕하세요 이번 실기 1회차시험을 봤는데요

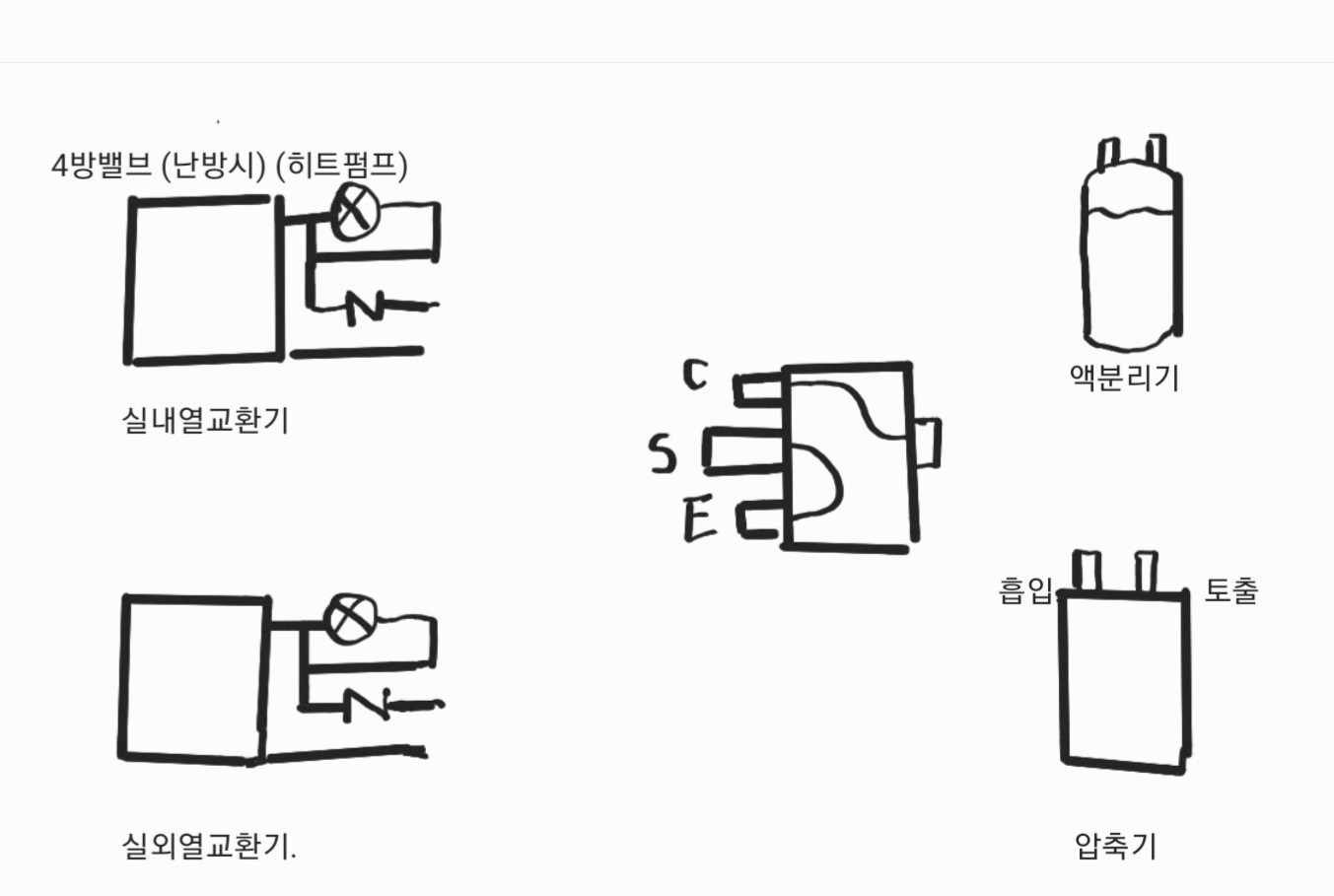

히트펌프 난방 4방밸브 배관도 문제가 나왔는데... 시험중에 몇번보고 집에와서도 생각해봐도 못풀겠어서 이렇게 질문하게 되었습니다
보시면 C S E 라고하는 영어와 중간부분이 튀어나와있고 다시 생각해봐도 감이 안잡힙니다
배관도를 연결하라고 했는데 저 영어가 무슨뜻인지도 궁금하고.. 배관연결이 어떻게 될지도 궁금한데..
혹시 답변해주실수 있으신지요?..
-
과정명: 공조냉동기계기사 실기
-
강사명: 임재기교수님
0
댓글
안녕하십니까?
시험보시느라 수고하셨습니다.
좋은 경과 있기를 바랍니다.
보내주신 실내기, 실외기 열교환기의 밸브 및 배관이 정확한 것인지 다시한번 확인해 주시면 감사하겠습니다.

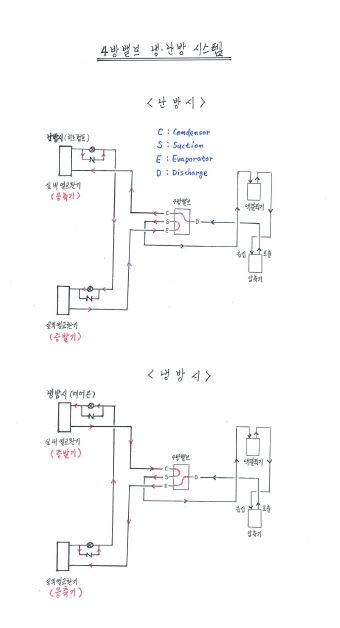

제가 알고 있는 4방밸브 시스템의 배관도를 우선 올려드리오니 참고 바랍니다.
감사합니다.
강사 임재기
답변 감사합니다 !
