shf 선 그리기 질문입니다 windscole 업데이트 시간 2021년 05월 20일 11:18 공유 shf선은 오른쪽 절대압력 표시된 쪽을 보시면 빗금이 있는데 그것이 shf 선 이고 그리고 26도 50% 기준점에 동그라미 표시가 되어있다고 하셧는데 그림그리는 방법 질문입니다. 어떤식으로 shf선을 그려야 하는지 그림으로 설명 간단하게 부탁드리겟습니다. 기존 습공기 선도는 동그라미를 기준으로 shf맞춰서 삼각자 2개로 그럿는데 이건 잘 모르겟습니다 0 댓글 댓글 2개 정렬 기준 날짜 투표수 imjaeki 2021년 05월 21일 00:26 교수님 답변드립니다. 이것도 같은 방법으로 그리면 됩니다. 오른쪽 shf 값을 선택한후 26도 50% 기준점과 연결하면 그것이 shf 선이 되는 것입니다. 이렇게 그려진 shf선과 평행선을 그리는 방법은 기존의 그리는 방법과 같은 방법으로 그리면 됩니다. 즉, 삼각자 2개를 가지고 그리면 됩니다. 다만 기준선과 그려야 할 평행선이 가까이 있을 수 있기 때문에 삼각자 크면 불편한 것 뿐입니다. 감사합니다. 강사 임재기 0 imjaeki 2021년 05월 21일 00:45 교수님 0 댓글을 남기려면 로그인하세요. 원하는 것을 찾지 못하셨나요? 질문하기
댓글
답변드립니다.
이것도 같은 방법으로 그리면 됩니다.

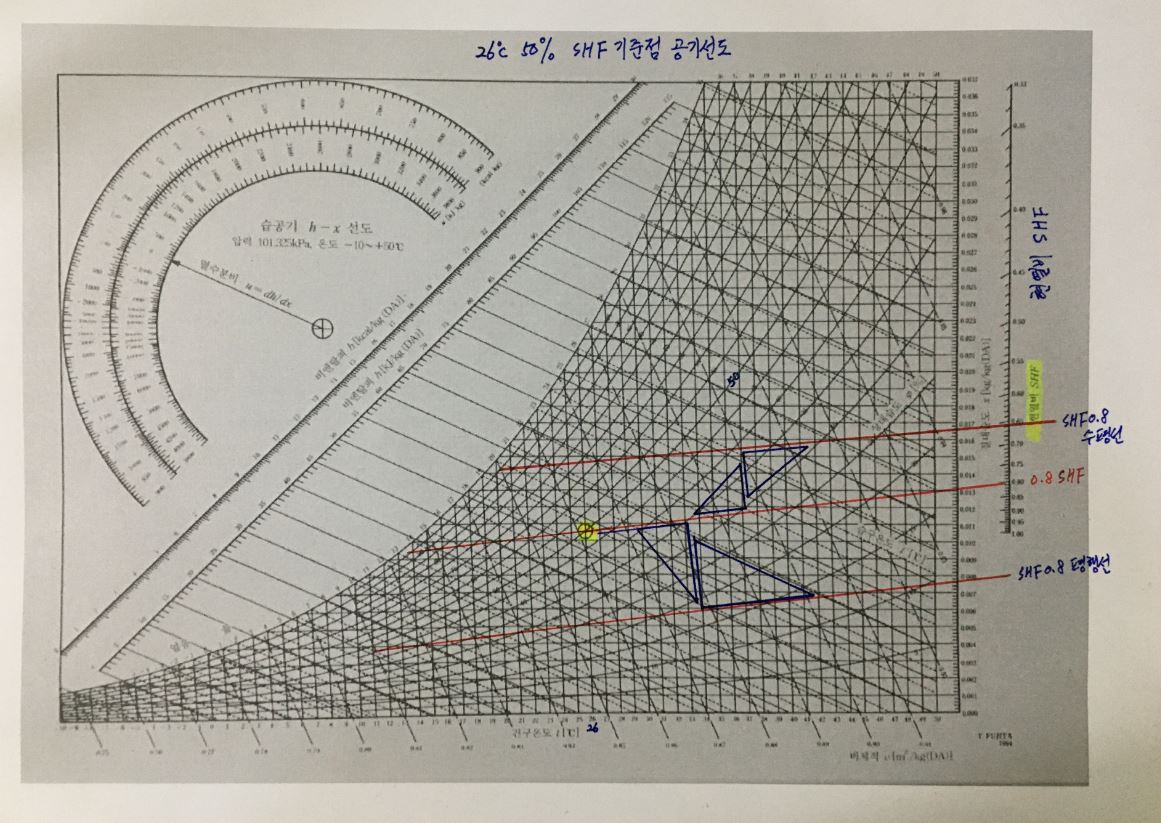

오른쪽 shf 값을 선택한후 26도 50% 기준점과 연결하면 그것이 shf 선이 되는 것입니다.
이렇게 그려진 shf선과 평행선을 그리는 방법은 기존의 그리는 방법과 같은 방법으로 그리면 됩니다. 즉, 삼각자 2개를 가지고 그리면 됩니다.
다만 기준선과 그려야 할 평행선이 가까이 있을 수 있기 때문에 삼각자 크면 불편한 것 뿐입니다.
감사합니다.
강사 임재기
