P102 단위길이당 저항
-
과정명:
-
강사명: 임재기
-
1. 정답표의 유량(423.38)과 배관경(80A) 이 만나는 점에서 아래로 내려가서 단위길이당 압력손실을 읽으면 0.33입니다. 그런데 사람마다 읽는 선도를 읽는 값이 약간 다를 수 있습니다. 즉, 유량 423.38에 해당하는 위치를 잡을 때 사람마다 조금씩 다를 수 있어서 결국 압력손실 0.33값도 조금 다를 수 있다는 것입니다. 그러나 채점관이 약간의 차이는 정답처리 한다고 관리공단의 답당자의 답변으 들었습니다.
2. 0.4 값도 B-G-D의 유량150.65와 관경 50A 가 만나는 점에서 아래로 내려와 압력손실을 읽은 것이 0.4 입니다.
1. 정답표의 유량(423.38)과 배관경(80A) 이 만나는 점에서 아래로 내려가서 단위길이당 압력손실을 읽으면 0.33입니다. 그런데 사람마다 읽는 선도를 읽는 값이 약간 다를 수 있습니다. 즉, 유량 423.38에 해당하는 위치를 잡을 때 사람마다 조금씩 다를 수 있어서 결국 압력손실 0.33값도 조금 다를 수 있다는 것입니다. 그러나 채점관이 약간의 차이는 정답처리 한다고 관리공단의 답당자의 답변으 들었습니다.
2. 0.4 값도 B-G-D의 유량150.65와 관경 50A 가 만나는 점에서 아래로 내려와 압력손실을 읽은 것이 0.4 입니다.
일전에 달아주신 답변입니다.
그때는 잘이해안되었는데 실기 강의 결제하고 인강보면서 잘 이해안되던 부분 덕분에 개념도 생기면서
공부 열심히 하고있습니다.
인강이 20년전꺼라 단위가 다르지만 어떻게 구하는지는 확실하게 알게되었습니다.
그런데 교재에 나와있는 그림에 유랑 100과 200의 거리가 정확히 1cm입니다.
B-G-D유량 150.65L/min을 100과 200의 정확히 가운데부분쯤을 기준으로 살짝위로 잡고
0.3~0.6 구간으로 수평으로 그어주면 50A과 만나게 됩니다.
이게 0.4라고 하셨는데 정말 아무리 대충읽어도 0.4가 나올수가 없는데요...
0.4가 나올라면 대략 유량이 170은 되야 0.4가 될것같습니다.
신기하리만치 0.33이 150.65의 단위길이당 저항이 아닐까 싶은데요....
엔탈피도 사람마다 읽는게 조금 다를수있겠고 상기문제의 관경도 읽는게 다를수있겠지만
정말 아무리 해도 0.4가 안나옵니다...

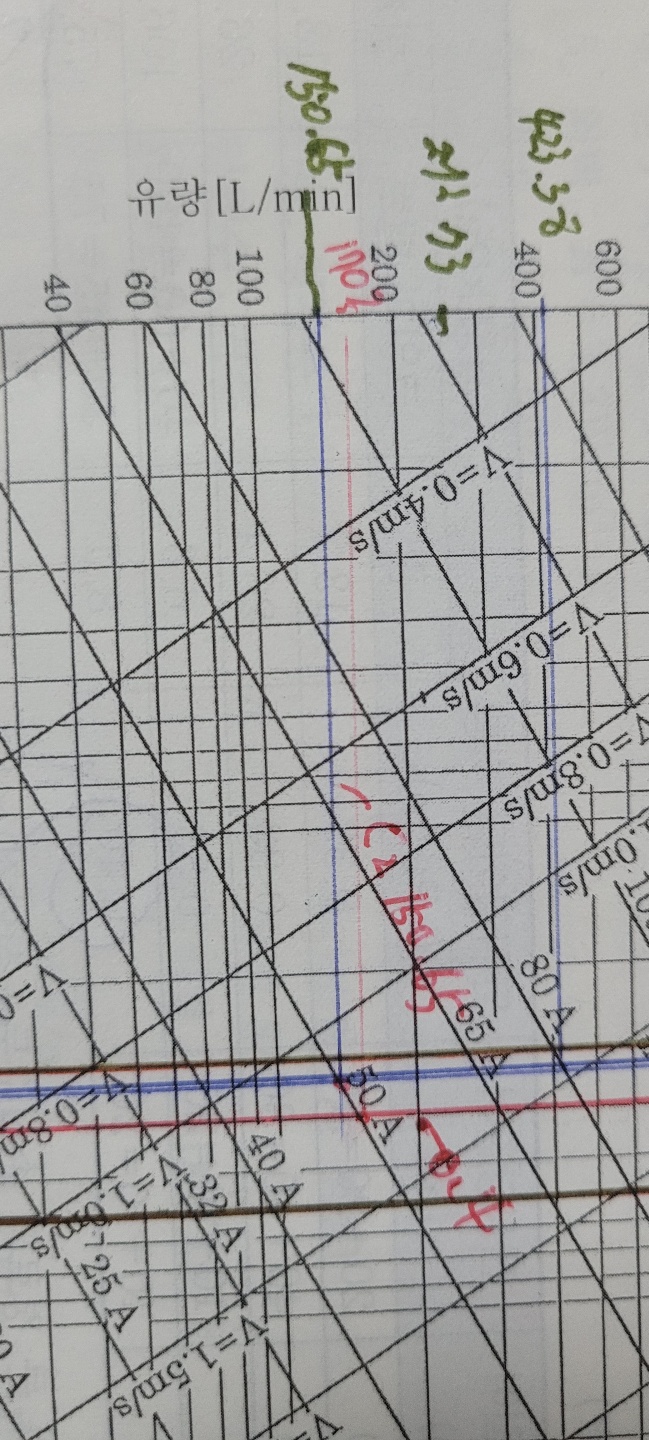

첨부 사진에 수평
파란색이 150.65이고
빨간색이 170.5(0.4kPa/m와 50A가 만날때의 유량을 구한겁니다...)
세로 파란색이 0.33이고 세로 빨간색이 0.4 입니다.
바쁘시더라도 직접 교재보시고 확인 부탁드리겠습니다.ㅜㅜ
댓글
답변 드립니다.
강의에서 여러번 설명드렸듯이 주어진 그래프는 대수값(로그값)그래프 입니다.
즉 100과 200의 중간 값은 150이 아니라 약 140정도 됩니다. 따라서 교재의 풀이값이 나오게 된것입니다.
잘 보시면1과 3의 중간이면 2가 되어야 하는데 2는 중간값이 아닌 것을 선도에서 보실 수 있을 것입니다.
20과 40 사이의 중간 값은 30인데 30이 20과 40의 중간보다 위쪽에 있는 것을 보실 것입니다.
즉, 중간값은 0.5 보다 0.4에 가깝습니다.
그리고 시험에서 주어지는 선도가 교재의 선도와 똑같을 수 없으로 교재의 값과 다르게 나올 수 있음을 말씀드립니다.
감사합니다.
강사 임재기
