공조냉동기사 실기 답안작성 시 p-h선도 및 공기선도 최종답안을 이렇게 작성해도되는건지 질문드립니다
안녕하세요. 일전에 아래링크와 같이 선도에 관해 여쭤본적이 있습니다.
https://support.epasskorea.com/hc/ko/community/posts/4418939400985-%EA%B3%B5%EC%A1%B0%EB%83%89%EB%8F%99%EA%B8%B0%EC%82%AC-%EC%8B%A4%EA%B8%B0-%EA%B5%90%EC%9E%AC-2001%EB%85%84-2%ED%9A%8C-95p-%EC%A7%88%EB%AC%B8%EB%93%9C%EB%A6%BD%EB%8B%88%EB%8B%A4
추가 궁금증이 있어 이렇게 문의 드립니다.
위 링크에서 답변내용 중
1. 선도에 표시할 필요는 없습니다. 다만 선도에서 읽어서 사용해야 하는 값들은 표시하는 것이 좋습니다.
2. 4점의 엔탈피선을 47.7에 도달하도록 그려놓고 48로 읽는 것은 안됩니다. 만약 선을 그려놓지 않은 상태에서 48로 읽는 것은 읽는 사람마다 생기는 오차로 볼 수 있습니다.
라고 답변을 해주셔서 첨부한 사진과 같이 최종답안을 작성하여도 채점상 불이익은 없는지 궁금합니다.
표시하는것이 좋다, 선을 그려놓지않은 상태에서 48로 읽는것은 오차로 볼 수 있다
라고 하셔서 불이익이 없다면 차라리 기재하지 않는 것이 좋을것 같다는 생각이 들어서
확인차 질문올립니다

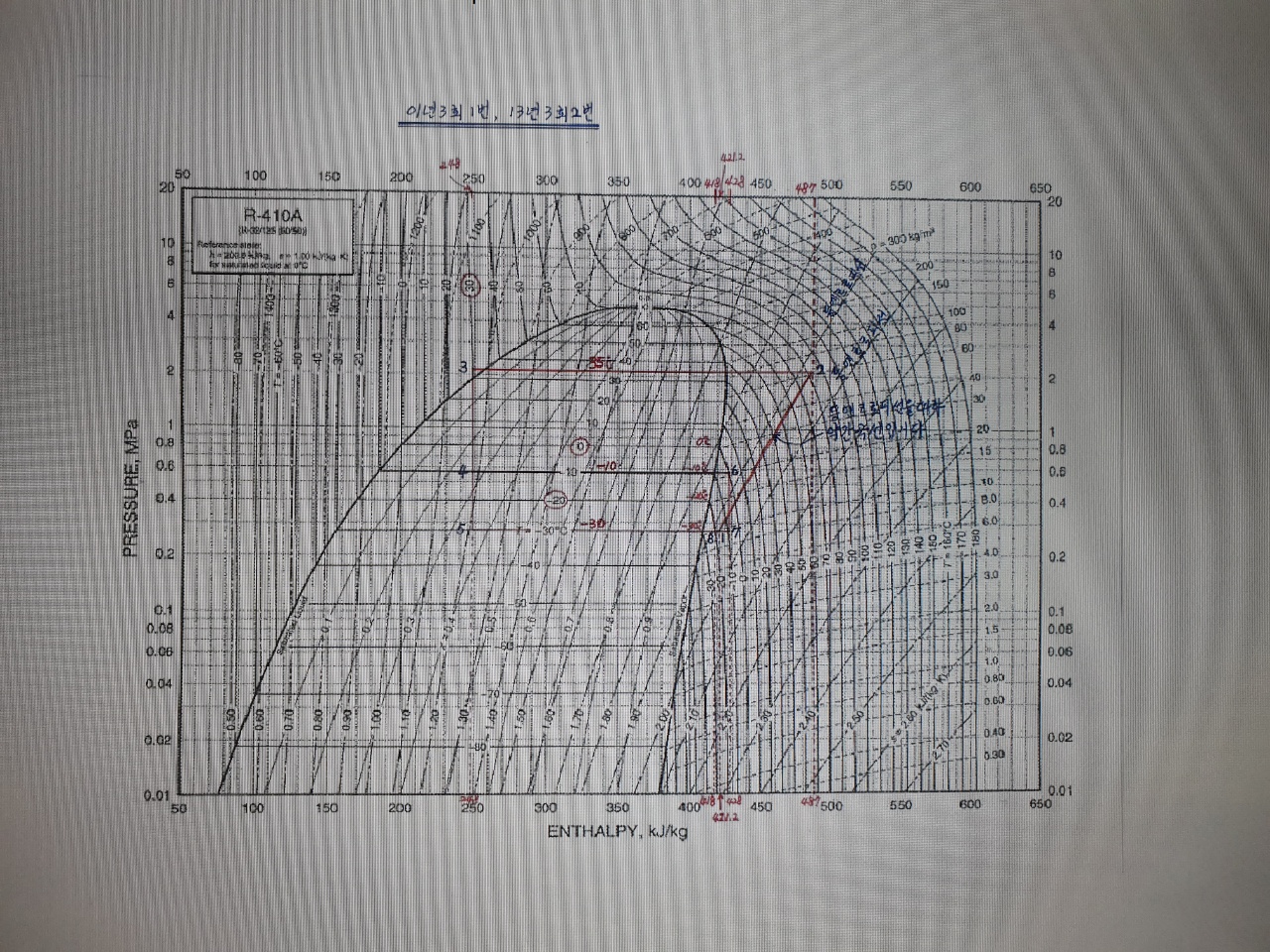

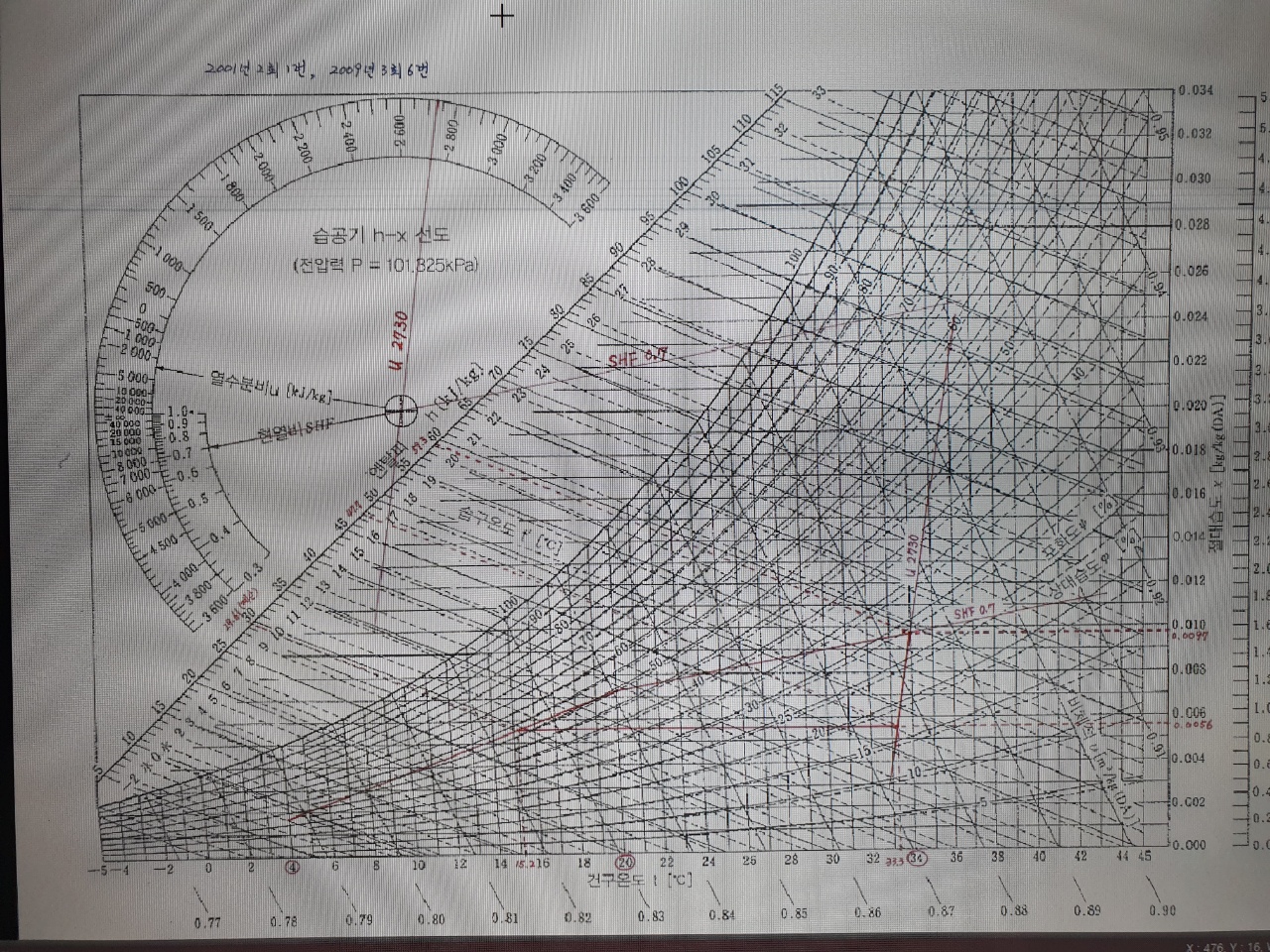

첨부한 사진은 강사님께서 풀이해주신 각각의 p-h선도 및 공기선도와
제가 이렇게 해도 되는지 여쭤볼 겸 임의로 그려본 선을 나타낸 사진입니다.
ㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡ
임의로 그린 답안 사진에 대해 다시 정리해서 질문을 드리면

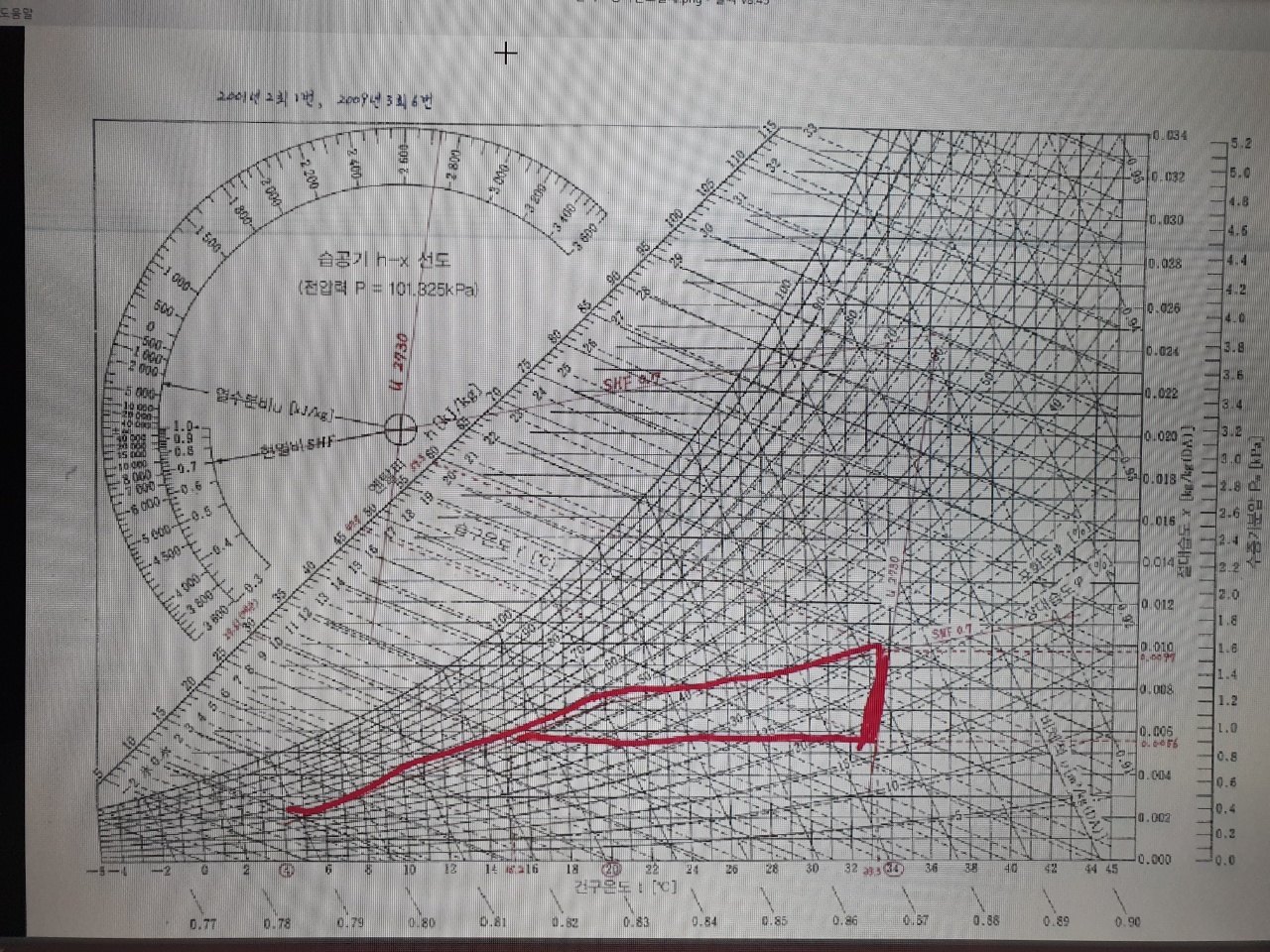

1. 공기선도
선도를 읽기위해 그린 shf선, 열수분비선(실선, 점선 모두포함) 및 기재한 엔탈피값(읽은값, 계산값 모두포함),
등을 제외한 사진상 제가 임의로 그려놓은 선만 표시, 작성해도 되는것인지요?
또한 공기선도에서는 p-h선도와 달리 각 상태부분의 번호를 작성안해도되는 것인지요?

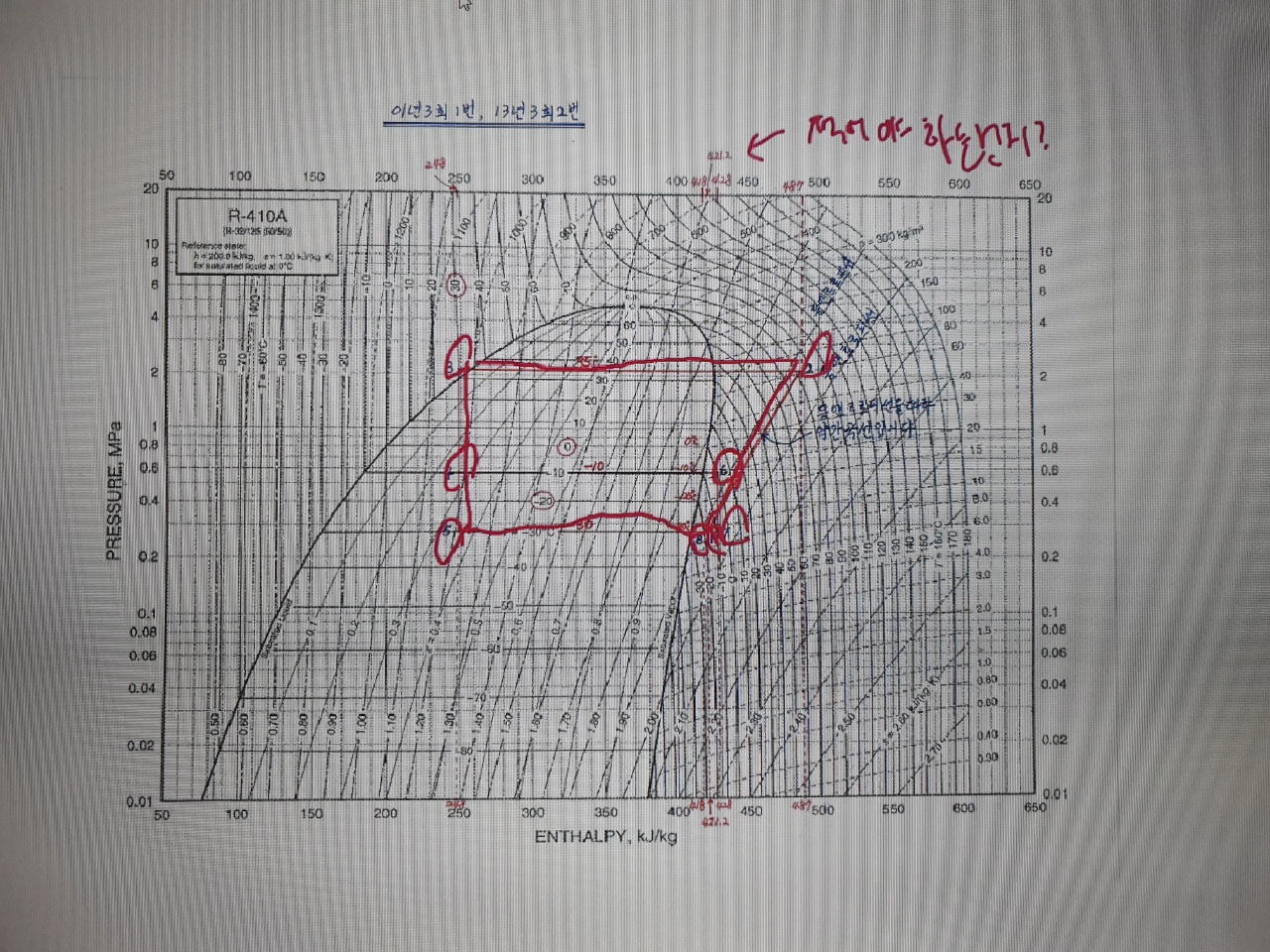

2. p-h선도
응축기, 증발기 부분의 온도 및 엔탈피(읽은값, 계산한값 모두포함)값을 제외한
사진상 제가 임의로 그린 선 및 각 부분의 번호만 표시, 작성해도 되는것인지요?
입니다. 감사합니다.
댓글
답변 드립니다.
선도그리는 문제에서 특별히 이상한 부호가 아니면 번호를 표시하는 것을 부정행위로 보지는 않는 것으로 알고있습니다. 그러나 문제를 푸는데 필요하지 않는 번호를 표기하여 궂이 오해를 살 필요는 없습니다.
그리고 교재에서는 설명을 위해 어쩔 수 없이 번호를 표시해야 하지만 시험에서는 선도에서 읽은 값을 바로 대입하여 풀면 되기 때문에 번호를 표시할 필요가 없습니다.
선도 그리는 것에 대하여 채점관도 조금은 관대할 것으로 알고 있습니다. 왜냐하면 정확한 값을 읽기도 어렵지만 선도에 0.01까지 정확하게 그리기도 힘들기 때문입니다.
저의 답변이 조금 부족하다고 생각하시면 산업인력관리공단에 전화하셔서 공조냉동 담당자께 문의 하시면 친절한 답변을 들으실 수 있습니다. (052-714-8434 공조냉동 담당자)
저도 시험 기준에 관한 것은 제가 답변할 범위를 벗어나는 내용이라서 직접 전화해서 알아보고 답변 드리는 상황입니다.
기회가 되면 저도 알아보겠습니다. 그러나 지금까지 통화해본 것으로 볼 때 선도그리는 것에 대하여 채점관이 아주 엄격한 것은 아니라고 알고 있습니다.
감사합니다.
강사 임재기
